;有個題目，要求記錄按下的鍵的編號。

;使用器件：

;51單片機，8個編號為“1~8”的數字鍵，1個功能鍵，1個數碼管，其他晶振電阻電容。

;實現功能：

;按下功能鍵后，10s內，檢測被按下的數字鍵，

;10s后，結束檢測，并用數碼管循環顯示被按下過的鍵編號。

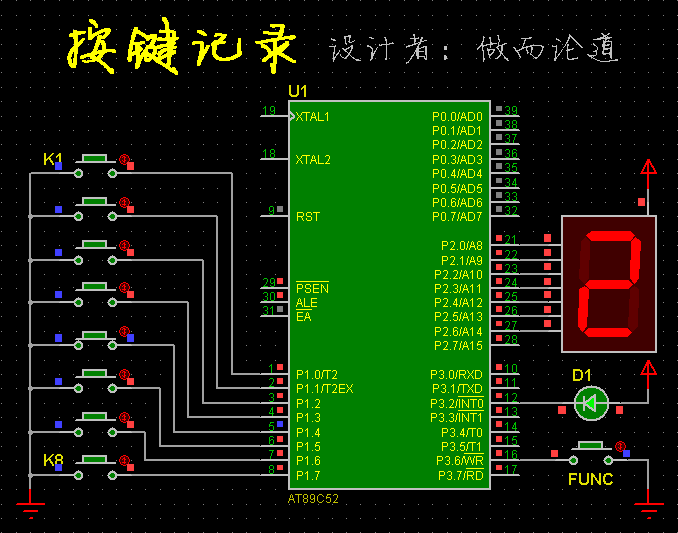

;做而論道據此畫出的電路如下：

;電路中的數碼管，不僅用于顯示按下過的鍵編號，還能顯示 9~0 的倒計時。

;在電路中，還安裝了一個 LED，用來表示按鍵的狀態。

;當有鍵按下，10ms 后仍然按下時，LED 將發光，表示按鍵確實按下了。

;當按鍵釋放后，再令 LED 熄滅。

;另外，在顯示按下的按鍵編號時，也令 LED 持續發光。

;當 LED 熄滅后，再次按下 FUNC 鍵，可以重新進行下一輪的按鍵記錄。

;匯編語言編寫的程序如下：

    ORG   0000H

    SJMP  START

    ORG   000BH

    SJMP  T0_INT

;---------------------------------------

START:

    MOV   TMOD, #01H

    MOV   IE, #82H

    MOV   DPTR, #D_TAB

WAIT_F:

    JB    P3.6, $  ;等待按下功能鍵

    CALL  DELAY10MS

    JB    P3.6, WAIT_F

    CLR   P3.2       ;LED發光

    JNB   P3.6, $    ;等待釋放

    SETB  P3.2

;----------------------------------

    MOV   R0, #30H

    MOV   TH0, #(65536 - 62500) / 256

    MOV   TL0, #(65536 - 62500) MOD 256

    MOV   R7, #16

    MOV   R6, #9

    CALL  DISPLAY

    SETB  TR0

;----------------------------------

WAIT_N:              ;循環檢測按鍵

    JNB   TR0, STOP     ;到10s退出

    CALL  KEY_N

    JZ    WAIT_N

    MOV   B, A

    CALL  DELAY10MS     ;延時

    CALL  KEY_N

    CJNE  A, B, WAIT_N  ;消抖

    MOV   @R0, A     ;保存按鍵數值

    INC   R0

    CLR   P3.2       ;LED發光

WAIT_S:

    CALL  KEY_N

    JNZ   WAIT_S     ;等待釋放

    SETB  P3.2

    SJMP  WAIT_N     ;循環檢測按鍵

;----------------------------------

STOP:

    MOV   A, R0

    CLR   C

    SUBB  A, #30H

    MOV   R2, A

    CLR   P3.2       ;LED發光

    MOV   R0, #30H

ECHO:

    MOV   A, @R0

    INC   R0

    MOV   R6, A

    CALL  DISPLAY    ;回放

    MOV   R3, #100

    CALL  DELAY10MS

    DJNZ  R3, $ - 2

    DJNZ  R2, ECHO   ;循環

    SETB  P3.2

    MOV   R6, #0

    CALL  DISPLAY

    SJMP  WAIT_F

;---------------------------------------

T0_INT:

    MOV   TH0, #(65536 - 62500) / 256

    MOV   TL0, #(65536 - 62500) MOD 256

    DJNZ  R7, T0_END

    MOV   R7, #16

    DEC   R6

    CJNE  R6, #255, DISP

    CLR   TR0

    RETI

DISP:

    CALL  DISPLAY

T0_END:

    RETI

;---------------------------------------

DISPLAY:

    MOV   A, R6

    MOVC  A, @A + DPTR

    MOV   P2, A

    RET

D_TAB:                 ;共陽段碼

    DB    0C0H, 0F9H, 0A4H, 0B0H, 099H

    DB    092H, 082H, 0F8H, 080H, 090H

;---------------------------------------

KEY_N:

    CLR   A

    JNB   P1.0, K1

    JNB   P1.1, K2

    JNB   P1.2, K3

    JNB   P1.3, K4

    JNB   P1.4, K5

    JNB   P1.5, K6

    JNB   P1.6, K7

    JNB   P1.7, K8

    RET               ;沒有按鍵，返回0

K8: INC   A

K7: INC   A

K6: INC   A

K5: INC   A

K4: INC   A

K3: INC   A

K2: INC   A

K1: INC   A

    RET

;---------------------------------------

DELAY10MS:

    MOV   R4, #20

    DJNZ  R5, $

    DJNZ  R4, $ - 2

    RET

;---------------------------------------

END

;經過仿真實驗證明，本程序可以穩定工作。
