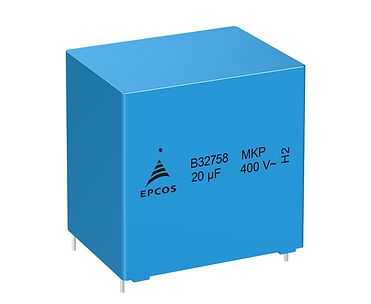

TDK近日推出新的交流濾波電容器，將該產品系列從原來的愛普科斯B32754*擴展至B32758*。
目前，該系列產品已覆蓋250 V AC至400 V AC的電壓范圍，電容范圍為1μF至70μF。新電容器元件符合IEC 61071:2007標準，且極其堅固耐用，即使在高濕度環境下仍能可靠工作。并且元件特性已在符合IEC 60384 14:2013/AMD1:2016 3級A類測試標準的條件下通過THB試驗驗證，即可在溫度為60°C，濕度為95%，工作電壓為額定電壓的條件下正常運行1366小時（56天）。
新電容器采用專門設計，最高環境工作電壓達105°C，并配備環氧樹脂填充的外殼，阻燃等級達UL 94 V-0。其引腳間距分別為27.5 mm、37.5 mm或52.5 mm，具體視電容和額定電壓而定。
憑借堅固耐用的特性，該電容器特別適合要求嚴苛的工業電子應用，包括電源的輸出濾波、驅動器和可再生能源所使用的變頻器、或不間斷電源 (UPS) 系統等。
主要應用
●電源
●驅動器和可再生能源所使用的變頻器
●不間斷電源 (UPS) 系統
主要特點和效益
●更大工作電壓范圍：高達400 V AC
●寬電容范圍：1 μF至70 μF
●通過THB試驗，可在溫度為60°C，濕度為95%，工作電壓為額定電壓的條件下正常運行1366小時
衍生閱讀：TDK愛普科斯用于光伏逆變器的薄膜電容器
光伏行業背景
我國光伏行業在裝機容量規模實現全球領跑的同時，而隨著2020年平價上網目標時間的逼近，在成本與技術的競演下，光伏企業的優勝劣汰再次加速，技術創新成為光伏企業生存的關鍵所在。
逆變器作為光伏發電的重要組成部分，主要的作用是將光伏組件發出的直流電轉變成交流電。光伏行業的迅猛發展，為光伏逆變器的元器件供應商帶來了很大的機遇。TDK集團愛普科斯公司的一些列產品廣泛應用于光伏逆變器中，例如薄膜電容電器、阻燃壓敏電阻、鋁電解電容器和傳感器。
逆變器設計人員面臨的挑戰
光伏系統由多個組件構成，包括電池、機械和電氣連接件或安裝配件。它們可調節或改變輸出電 氣參數。光伏系統產生的電能可直接存儲、使用或饋送到中心發 電廠相連的大型電力網絡中。 太陽能逆變器用于將直流電流轉換為交流電流。隨著市場需求的不斷提升，逆變器設計人員面臨以下各方面的挑戰：
●更高的功率，更大的效率
●由開關故障、閃電、接地故障、 安全規定等原因?qū)е碌倪^電壓和過流保護
●長期的穩定性和可靠性選用取得UL/VDE等安規認證的 材料和組件
愛普科斯薄膜電容器如何滿足電子設計人員對性能的要求？
TDK愛普科斯根據不同的應用需求，提供不同的薄膜電容以滿足不同電路的要求。因此，薄膜電容能滿足電子設計人員對性能的要求：
●與其它類型電容器相比，額定電壓更高
●可用交流的應用（反向電流）
●具有的自愈特性，電壓過載能力強
●較低的等效串聯電阻 (ESR) 和等效串聯電感 (ESL)
●適用于大功率的應用（有效電流 IRMS vs.頻率）
●電氣參數不受時間和溫度變化影響

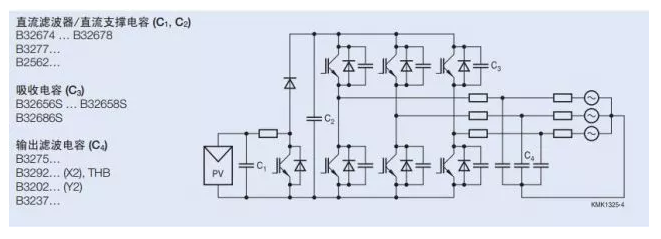

電路圖原理：

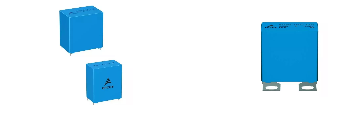

適用于光伏逆變器的愛普科斯薄膜電容器的型號：
●B3277* DC link 母線
●B3265* IGBT吸收電容
●B3275* AC 輸出濾波電容
●B3294A/B4* EMI 濾波安規電容
直流支撐電容的性能特點：
●容值密度大，體積小
●4引線結構滿足更大電流和機械強度的要求
●電壓范圍從400Vdc～1300Vdc(更高電壓可根據要求定制), 滿足不同系統電壓的要求
吸收電容的性能特點：
●高耐電流沖擊能力
●可提供扁平式端子，和IGBT母排配套
AC濾波電容的性能特點：
●AC耐壓范圍從250Vac～400Vac
●高紋波電流
●滿足60C/95%RH/Vr/1000H 濕熱測試要求
EMI 安規電容的性能特點:
●350Vac 額定耐壓
●滿足85C/85%RH/330Vac/1000H 濕熱測試要求
