無源晶振輸出正弦波。

有源晶振輸出正弦波或方波。

如果有源晶振把整形電路(施密特整形)做在有源晶振里面了的話，輸出就是方波。

但很多時候在示波器上看到的還是波形不太好的正弦波，這是由于示波器的帶寬不夠，

----->>>

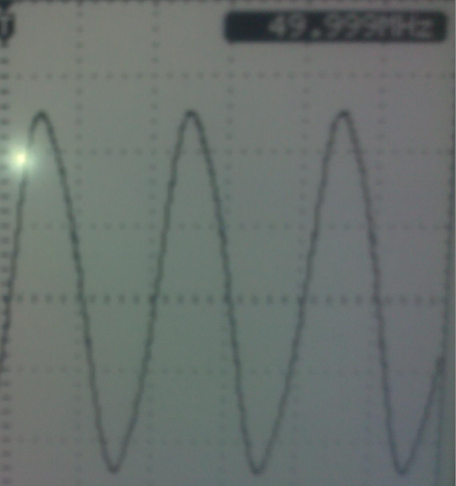

50Mhz的有源晶振的輸出波形 (100Mhz示波器觀測)

由于方波的傅里葉分解為基頻和奇次諧波的疊加，帶寬不夠的話，高頻方波很容易看成正弦波

因為你只能看到其低頻諧波分量，所以顯示正弦波。

完美的再現方波需要至少10倍的帶寬，5倍的帶寬只能算是勉強。

另外也有可能是負載的問題，可以把探頭調整到*10檔。

關鍵字：有源晶振無源晶振輸出波形引用地址：有源晶振和無源晶振的輸出波形
