本應用指南的第一部分介紹了矢量信號分析(VSA) 的初步知識，并討論 了矢量信號分析測量的概念和操作理論。該部分還描述了矢量信號分析的頻域，通過快速傅立葉變換(FFT) 分析實現的頻譜分析測量能力。今天我們將介紹矢量信號分析的矢量調制分析和數字調制分析測量能力。某些掃頻調諧頻譜分析儀也能通過使用另外的數字無線專用軟件來提供數字調制分析。然而，矢量信號分析 通常在調制格式和解調算法配置等方面提供更大的測量靈活性，并提供更多的數據結果和軌跡軌跡顯示。本章中描述的基本的數字調制分析概念也同樣適用于使用額外數字調制分析軟件的掃頻調諧分析儀。

矢量信號分析真正的威力在于它測量和分析矢量調制信號和數字調制信號的能力。矢量調制分析是指測量具有實部和虛部分量的復信號。

矢量調制分析提供一個重要的測量工具就是模擬調制分析。例如， Keysight 89600 矢量信號分析軟件提供了模擬調制分析，并且可以像調制分析儀一樣產生 AM、FM 和 PM 解調結果，允許你查看幅度、頻率和相位隨時間變化的曲線圖。這些額外的模擬解調能力可以用來對數字通信發射機中的特殊問題進行故障診斷。例如，相位解調經常用于在特殊 LO 頻率上不穩定性問題的故障分析。

由于數字通信系統使用復信號 ( I-Q 波形)，所以需要使用矢量調制分析功能來測量數字調制信號。但是矢量調制分析還不足以測量今天復雜的數字調制信號。你還需要數字調制分析。數字調制分析用來將射頻調制載波信號解調為其復數分量( I-Q 波形)，之后你可以應用數字和可視化工具快速識別和定量分析 I-Q 波形的缺損。數字調制分析可以檢波和恢復數字?jǐn)?shù)據比特。

數字解調還提供了調制質量測量。使用于Keysight 矢量信號分析的技術( 在本節后面討論) 可以顯示非常細微的信號變化，并最終將其轉化為信號質量信息。而這些是傳統的調制質量測量方法無法提供的。各種顯示格式和能力用來查 看基帶信號特性并分析調制質量。矢量信號分析提供傳統的顯示格式，例如 I-Q 矢量圖、星座圖、眼圖和網格圖。符號/ 誤差匯總表顯示了實際恢復的比特和有價值 的誤差數據，例如誤差矢量幅度(EVM)、幅度誤差、相位誤差、頻率誤差、 rho 和I-Q 偏置誤差。其它顯示格式，例如幅度/ 相位誤差對時間、幅度/ 相位誤差對頻率或均衡，允許你進行頻率響應測量和群時延測量，或查看碼域 結果。矢量信號分析 提供的顯示格式和測量能力還有許多，這些僅僅是一部分代表。各種功能的可用性取決于分析能力以及將要測量的數字調制格式類型。

矢量信號分析的數字調制方案提供對多種數字通信標準，包括 MIMO 信號的測量支持。這些信號比我們?cè)谶@里將要考察的簡單信號復雜得多。測量可能是連續載波或脈沖載波，可以貫穿整個數字通信系統方框圖，對基帶、IF 和射頻位置進行測量。不需要外部濾波、相關載波信號或符號時鐘計時信號。Keysight 矢量信號分析中的數字解調通用算法還允許你測量非標準格式的信號，針對定制的測試和分析改變用戶定義的數字測量參數。

本章接下來的部分將介紹其它一些概念，幫助你更好地理解矢量調制分析、數字調制分析和模擬調制分析。

矢量調制和數字調制概況

我們先回顧一下矢量調制和數字調制。特別注意，雖然調制器和解調器兩個術語含有硬件的意思，但是基于軟件的矢量信號分析，實際上是基于DSP 的軟件在執行調制/ 解調的。數字調制是無線、衛星和地面通信行業中使用的一個 術語，指數字狀態由載波相對相位和/ 或幅度表示的一種調制。雖然我們討 論的是數字調制，但是應記住這種調制并不是數字的，而真正是模擬的。調制是按照調制( 基帶) 信號的幅度變化成比例地改變載波的幅度、頻率或相位。參見圖12。在數字調制中，基帶調制信號是數字式的，而調制過程不是數字的。

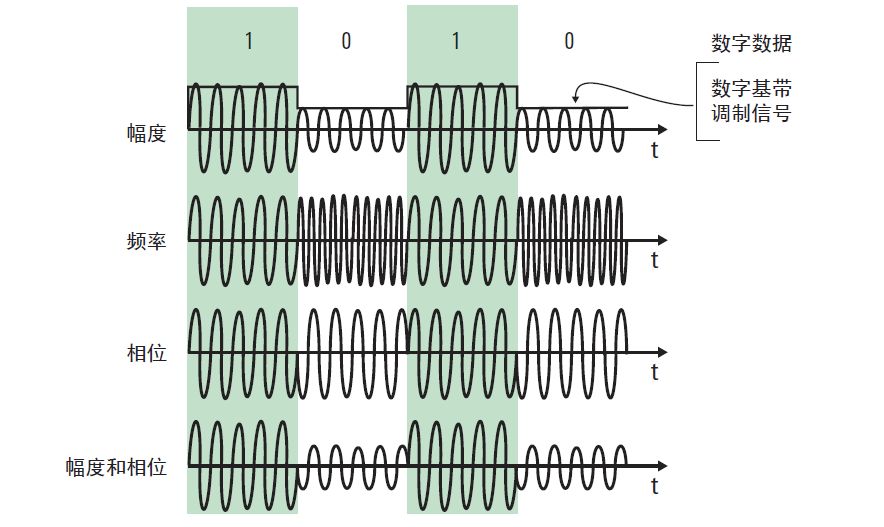

圖12. 在數字調制中，信息包含在載波的相對相位、頻率或幅度中

基于具體的應用，數字調制可以同時或單獨改變幅度、頻率和相位。這類調制可以通過傳統的模擬調制方案，例如幅度調制(AM)、頻率調制(FM) 或相位調制(PM) 來完成。不過在實際系統中，通常使用矢量調制( 又稱為復數調制或I-Q 調制) 作為替代。矢量調制是一種非常強大的調制方案，因?yàn)樗缮扇我獾妮d波相位和幅度。在這種調制方案中，基帶數字信息被分離成兩個獨立的分量: I ( 同相) 和Q ( 正交) 分量。這些I 和Q 分量隨后組合形成基帶調制信號。I 和Q 分量最重要的特性是它們是獨立的分量( 正交)。在下面的討論中你將進一步了解 I 和 Q 分量，以及數字系統使用它們的原因。

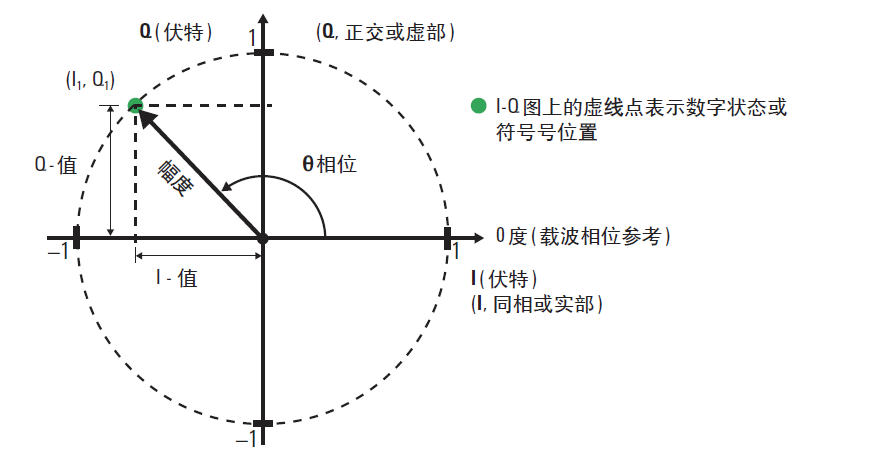

圖13. 數字調制I-Q 圖

理解和查看數字調制的簡單方法是使用圖13 所示的 I-Q 或矢量圖。在大多數數字通信系統中，載波頻率是固定的，因此只需考慮相位和幅度。未經調制的載波作為相位和頻率參考，根據調制信號與載波的關系來解釋調制信號。相位和幅度可以作為 I-Q 平面中的虛線點在極坐標圖或矢量坐標圖中表示。參見圖13。I 代表同相位( 相位參考) 分量，Q 代表正交( 與相位相差90 °) 分量。你還可以將同相載波的某具體幅度與正交載波的某具體幅度做矢量加法運算，來表示這個點。這就是 I-Q 調制的原理。

將載波放入到 I-Q 平面預先確定的某個位置上，然后發射已編碼信息。每個位置或狀態( 或某些系統中狀態間的轉換) 代表某一個可在接收機上被解碼的比特碼型。狀態或符號在每個符號選擇計時瞬間( 接收機轉換信號時) 在I-Q 平面的映射稱為星座圖。參見圖14。一個符號號代表一組數字?jǐn)?shù)據比特; 它們是所代表的數字消息的代號。每個符號號包含的比特?cái)?shù)即每符號號比特?cái)?shù)(bpsym) 由調制格式?jīng)Q定。例如，二進制相移鍵控(BPSK) 使用1 bpsym，正交相移鍵控(QPSK) 使用2 bpsym，而8 相移鍵控(8PSK) 使用3 bpsym。理論上，星座圖的每個狀態位置都應當顯示為單個的點。但由于系統會受到了各種損傷和噪聲的影響，會引起這些狀態發生擴散( 每個狀態周圍有分散的點呈現)。圖14 顯示了 16 QAM 格式(16 正交幅度度調制) 的星座圖或狀態圖; 注意，此時有16 個可能的狀態位置。該格式使用4 比特?cái)?shù)據串， 編碼為單個幅度度/ 相位狀態或符號號。為了產生這一調制格式，基于被傳輸?shù)拇a，I 和Q 載波都需采用4 個不同的幅度度電平。

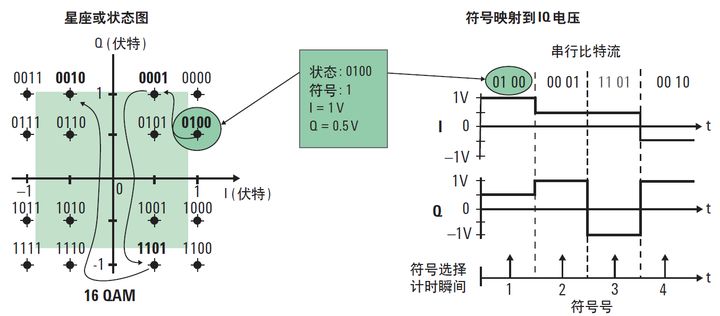

圖14. 星座圖中的每個位置或狀態代表一個具體的比特碼型( 符號號 ) 和符號號時間

在數字調制中，信號在有限數量的符號或狀態中移動。載波在星座圖各點間移動的速率稱為符號率。使用的星座狀態越多，給定比特率所需的符號率就越低。符號率十分重要因?yàn)樗砹藗鬏斝盘?hào)時所需的帶寬。符號號率越低，傳輸所需的帶寬就越小。例如，前面提到過的16 QAM 格式使用每符號號 4 比特的速率。如果無線傳輸速率為16 Mbps，則符號率= 16 (Mbps) 除以 4 比特即 4 MHz。此時提供的符號號率是比特率的四分之一和一個更高效的傳輸帶寬 ( 4 MHz 相對16 MHz)。關于數字調制的更多信息，參見本應用指南結尾處的其它資源。

I-Q 調制

在數字通信中，I-Q 調制將已編碼的數字I 和Q 基帶信息放入載波中。參見圖15。I-Q 調制生成信號的 I 和 Q 分量; 從根本上講，它是直角坐標—極坐標轉換的硬件或軟件實現。

圖15. I-Q 調制

I-Q 調制接受 I 和Q 基帶信號作為輸入，并將它們與相同的本地振蕩器 (LO) 混合。注意，這個可能是數字( 軟件) LO。下面，I 和 Q 均會上變頻到射頻載波頻率。I 幅度度信息調制載波生成同相分量。Q 幅度度信息調制90° ( 直角) 相移的載波生成正交分量。這兩種正交調制載波信號相加生成復合 I-Q 調制載波信號。I-Q 調制的主要優勢是可以容易地將獨立的信號分量合并為單個復合信號，隨后同樣容易地再將這個復合信號分解為獨立的分量部分。

以 90° 分離的信號彼此之間呈直角或正交關系。I 和 Q 信號的正交關系意味著這兩個信號是真正獨立的，它們是同一信號的兩個獨立分量。雖然Q 輸入的變化肯定會改變復合輸出信號，但不會對I 分量造成任何影響。同樣地， I 輸入的變化也不會影響到Q 信號。

I/Q 解調

如圖16 所示，I-Q 解調是圖15 所示的I-Q 調制的鏡像。I-Q 解調從復合 I-Q 調制輸入信號中恢復原始的I 和Q 基帶信號。

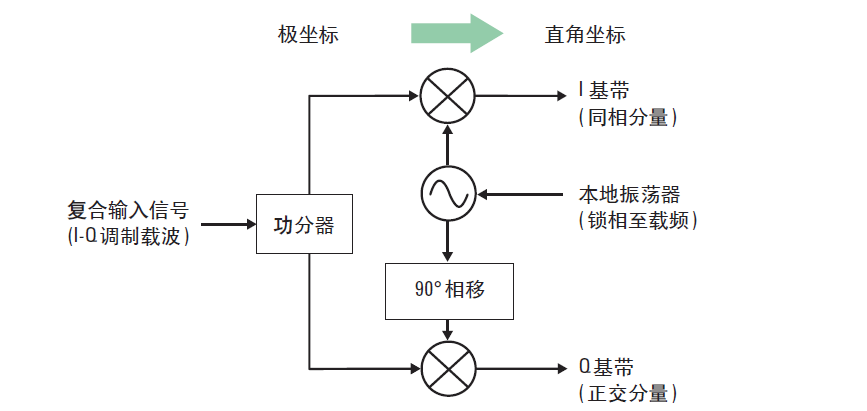

圖16. I-Q 解調( 或正交檢測)

解調過程的第一步是將接收機 LO 鎖相至發射機載頻。為了正確地恢復 I 和 Q 基帶分量必須要把接收機 LO 鎖相至發射機載波( 或混頻器 LO)。隨后，I-Q 調制載波與未相移的 LO 和相移90° 的 LO 混合，生成原始的I 和Q 基帶信號或分量。在矢量信號分析軟件中，使用數學方法實現90° 相移。

從根本上講，I-Q 解調過程就是極坐標—直角坐標的轉換。通常如果沒有極坐標—直角坐標轉換，信息不能在極坐標格式上繪制并重解釋為直角值。參見圖13。這種轉換與I-Q 解調器所執行的同相和正交混合過程完全一致。

為什么使用 I 和 Q ?

數字調制使用I 和Q 分量，因?yàn)樗商峁┖?jiǎn)單有效、功能強大的調制方法來生成、發射與恢復數字?jǐn)?shù)據。I-Q 域中的調制信號具有很多優勢 :

1. I-Q 的實現提供一種生成復信號( 相位和幅度均改變) 的方法幅度。I-Q 調制器不使用非線性，難實現的相位調制，而是簡單的對載波幅度度及其正交量進行線性調制。具有寬調制帶寬和良好線性的混頻器很容易得到，基于基帶和中頻軟件的LO 也是。為生成復調制信號，只需產生信號的基帶 I 和 Q 分量。I-Q 調制的一個關鍵優勢是調制算法可以生成從數字制式到射頻脈沖甚至線性調頻雷達等各種調制。

2.


3. 信號的解調也同樣簡單明了。使用 I-Q 解調至少理論上可以輕松地恢復基帶信號。

4. 在 I-Q 平面上觀查信號經常能更好地洞察信號。串?dāng)_、數據偏移、壓縮以及 AM-PM 失真等用其它方法難以呈現的現象在 I-Q 平面上可以輕松查看。

5.


數字射頻通信系統概念

圖17 是一個通用的使用 I-Q 調制的數字射頻通信系統的基本架構的的簡化方框圖，通過對該系統基本概念的了解能更好地理解帶有矢量調制分析功能的矢量信號分析 的工作情況。通信發射機和計算機的所有部分都可被帶有矢量調制分析的矢量信號分析測量并分析。還有，即使是該方框圖的軟件仿真也可被矢量信號分析分析因?yàn)槭噶啃盘?hào)分析只需要利用時間采樣數據。

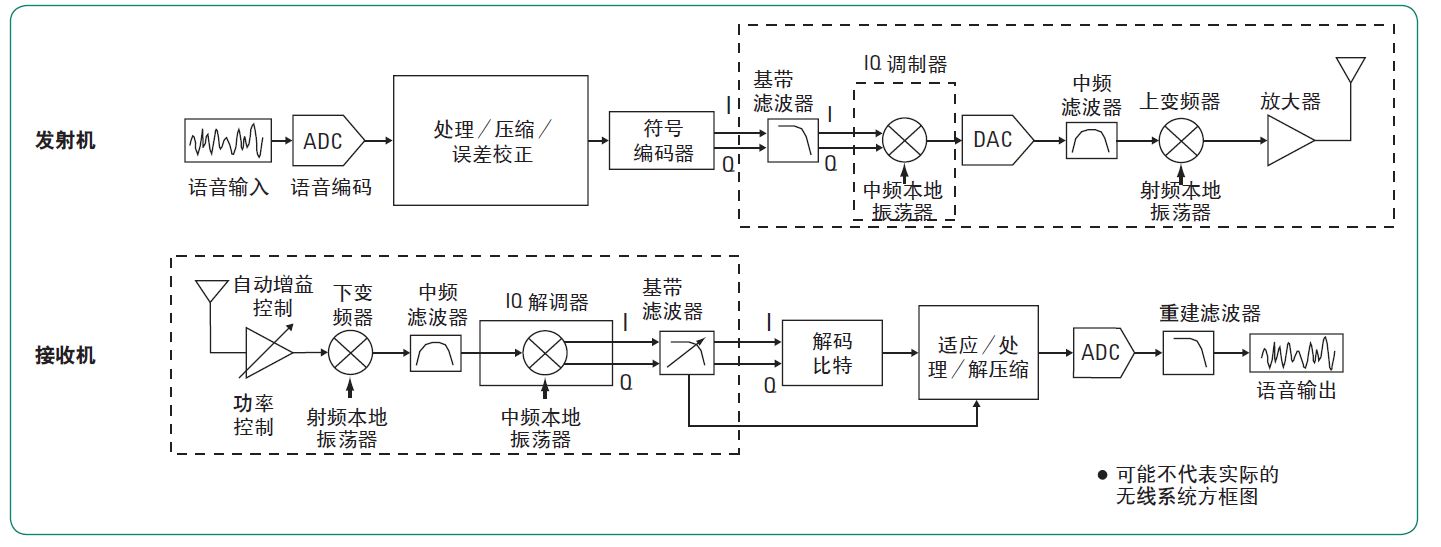

圖17. 數字射頻通信系統的簡化方框圖。注意，ADC 和 DAC 可能在不同的方框中出現。

什么是發射機- 數字通信發射機概念

通信發射機開始于語音編碼( 假設進行語音傳輸)，即對模擬信號進行量化并轉化為數字?jǐn)?shù)據( 數字化) 的過程。隨后，數據壓縮用于降低數據速率并提高頻譜效率。信道編碼和交織屬于常見技術，通過最小化噪聲與干擾的影 響來改進信號完整性。額外的比特經常被用來進行誤差校準或者作為識別和 均衡的訓練序列。這些技術還使與接收機的同步( 找尋符號時鐘) 更簡單。符號編碼器將串行比特流轉換為適當?shù)?I 和 Q 基帶信號，對應具體的系統每個信號映射到 I-Q 平面上符號。符號時鐘代表各個符號傳輸?shù)念l率和精確計時。當符號時鐘跳變時，發射載波在正確的 I-Q ( 或幅度/ 相位 ) 值上代表具體的符號( 星座圖的特定點)。各個符號的時間間隔即為符號時鐘周期，其倒數是符號時鐘頻率。當符號時鐘與檢測符號的最佳瞬時同步時，符號時鐘相位是正確的符號。

一旦 I 和Q 基帶信號生成后，它們會被過濾( 帶限) 以提高頻譜效率。未經過濾的無線數字調制器的輸出會占用非常寬的帶寬( 理論上是無限寬)。這是因?yàn)檎{(diào)制器被基帶 I-Q 方波的快速跳變所驅動; 時域上的快速跳變等同于頻域上的寬頻譜。這種情況不可接受是因?yàn)樗鼤?huì)減少其他用戶的可用頻譜并造成對鄰近用戶的信號干擾，稱之為鄰信道功率干擾?；鶐V波通過限制頻譜以及限制對其它信道的干擾解決了這一問題。實際上，濾波減緩了狀態之間的快速轉換，從而限制了頻譜。不過濾波也不是沒有缺點; 它會導致信號和數據傳輸性能的下降。

信號質量的下降是由于頻譜分量的減少、過沖以及濾波器時間 ( 脈沖) 響應引起的有限振鈴效應。頻譜分量減少了就會使信息丟失，從而可能導致接收機重建信號困難，甚至是不可重建的。濾波器的振鈴響應可能持續很久， 以致影響到隨后的符號，并產生碼間串?dāng)_ (ISI)。ISI 定義為前后符號的多余能量干擾到當前的符號，導致接錯誤地解碼。濾波器的最佳選擇就成為頻譜效率和ISI 的折衷。在數字通信設計中，有一款常用的特定類型的濾波器稱為Nyquist 濾波器。Nyquist 濾波器是一個理想的濾波器選擇，因?yàn)樗軌蜃钍箶?shù)據速率最大化而且最小化ISI 并限制信道帶寬需求。在本節后面的部分，你將會進一步了解這種濾波器。為了改進系統的整體性能，濾波器一般會在發射機和接收機之間共享或分配。在這種情況下，為了最小化ISI，濾波器必須盡 可能地匹配發射機和接收機并正確實現。圖17 僅顯示了一個基帶濾波器。但在實際中會用到兩個，I 和 Q 信道各有一個。

已過濾的 I 和 Q 基帶信號是 I-Q 調制器的輸入。調制器中的 LO 可能工作在中頻 (IF) 或直接工作在最終的無線射頻(RF) 上。調制器的輸出是中頻( 或射頻) 上的兩個正交I 和Q 信號的合成。調制后，如果需要，信號會上變頻到射頻。再將任何多余的頻率過濾掉，最后信號送入到輸出放大器并傳輸。

什么是接收機 - 數字通信接收機概念

接收機從本質上說是發射機的反向?qū)崿F(xiàn)，但在設計上更為復雜。接收機首先把輸入的射頻信號下變頻為中頻信號，然后進行解調。解調信號和恢復原始數據的能力通常難度較大。發射信號經常被空氣噪聲、信號干擾、多徑或衰落等因素影響而遭到損壞。

解調過程通常包括以下階段: 載波頻率恢復( 載波鎖定)、符號時鐘恢復( 符號鎖定)、信號分解為 I 和 Q 分量( I-Q 解調 )、I 和Q 符號檢測、比特解調和去交織( 解碼比特)、解壓縮( 擴展至原始比特流)，如果需要最后是數模轉換。

接收機與發射機的主要區別是需要恢復載波和符號時鐘。在接收機中， 符號時鐘的頻率和相位( 或計時) 都必須正確，才可以成功地解調比特和恢復已發射信息。例如，符號時鐘的頻率設置正確，但相位錯誤。就是說如果符號時鐘與符號間的過度同步，而不是符號本身，解調將會失敗。

接收機設計的一項艱巨任務是建立載波和符號時鐘恢復算法。有些時鐘恢復技術包括測量調制幅度度變化、或者在帶有脈沖載波的系統中可以使用功率打開事件。當發射機的信道編碼提供訓練序列或同步比特時，這項任務便可以簡單些。

矢量信號分析數字調制分析概念和工作原理

矢量信號分析 可被看作是基于軟件的測量接收機。它實際上是在數字調制解碼時采用與大多數數字無線接收機相似技術的I-Q 接收機。不同的是，矢量信號分析軟件專為高精度參數測量和調制特性顯示而設計。還有，矢量信號分析是能夠測量和分析數字通信發射機與接收機系統幾乎所有方面的測量工具。

圖18. 帶有射頻前端的矢量信號分析測量系統的簡化方框圖。對于其它前端，矢量信號分析軟件將執行所給前端不支持的功能。

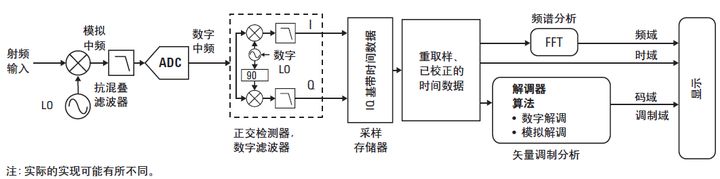

圖 18 顯示了Keysight 89600 矢量信號分析的簡化系統方框圖。你可能注意到系統方框中的許多部分與圖 17 所示的數字通信接收機的類似。通過幾個階段的超外差式混頻將射頻輸入信號下變頻為能被ADC 精確數字化的中頻信號。有多種不同類型的前端都可完成這個過程。有的比如信號分析儀提供射頻信號檢測和中頻數字化。其它的像示波器和邏輯分析儀則提供完全數字化的基帶信號。 矢量信號分析所需的輸入是經過數字化的時間采樣數據。隨后，對這個數字化信號進行矢量 ( 正交) 檢測和數字過濾; 如果需要，將其最后一次下變頻為 I 和 Q 基帶信號格式 (I-Q 時間數據) 并存儲在 RAM 中。接著就是使用 DSP 算法解調這個信號; 恢復載波和符號時鐘并應用重建濾波和解碼( 恢復原始比特)。幾乎任何一種調制格式都可被這個 DSP 軟件解調。

矢量信號分析的實現與無線接收機不同，矢量信號分析處理采樣的信號是基于樣本塊; 而無線接收機是實時串行串行數據。當為矢量信號分析 軟件提供無線接收機參數時，它可以通過DSP 的處理過程合成這個接收機。它能夠提供接收機的全部功能，甚至包括生成模擬波形。因?yàn)樾盘?hào)實際上是數字化的，它可被后期處理并在時域、頻域或調制域的任何域中查看。

矢量信號分析數字解調

矢量信號分析中數字解調過程的核心是數字解調。圖19 顯示了 Keysight 89600 所使用的數字解調算法的簡化方框圖。數字解調算法提供通用解調，僅需輸入信號很少的先驗信息即可執行解調，并適用于非常廣泛的調制格式。解調器提供載波鎖定、符號時鐘恢復和比特恢復( 對實際已編碼的 1 和 0 進行解碼)， 并生成 I-Q 測量波形。解調器還能產生理想的 I-Q 波形，這些波形由真實的已恢復比特( 稱為 I-Q 參考波形) 合成。I-Q 測量波形與參考波形的差可得到I-Q 誤差波形。分析 I-Q 誤差波形可得出調制質量數據結果，該結果可以通過各種數據格式和顯示輸出進行查看。

解調過程從配置矢量信號分析 基于軟件的解調器開始。解調算法必須根據特定的數字調制格式進行配置，以恰當?shù)亟庹{(diào)和分析信號。大多數分析選件提供一組標準預設值，例如GSM、W-CDMA、cdma2000 或802.11a/b/g，可自動配置解調器。在這些情況下，輸入中心頻率并選擇一個標準預置，軟件就可以解調信號。

靈活配制或用戶定義的解調

Keysight 89600 矢量信號分析軟件通過一個通用的、用戶可定義的解調器提供更多額外功能。它允許針對非標準格式或故障診斷定制解調器配置。圖19 的解調方框圖顯示了內部解調過程( 矩形框內) 和用戶可設的配置參數( 橢圓或圓角矩形框內)。橢圓框內的項目是用于定義測量所需的解調器的配置參數。圓角框內是用戶可調節的輸入?yún)?shù)。解調算法至少知道調制格式( QPSK、FSK 等)、符號速率、基帶濾波器類型和濾波器  /BT 等參數。這組參數通常通常足以滿足解調器鎖定信號以及很多格式的符號恢復的需要。其它格式， 像定制的 OFDM 針對具體格式類型則需要額外的信息。

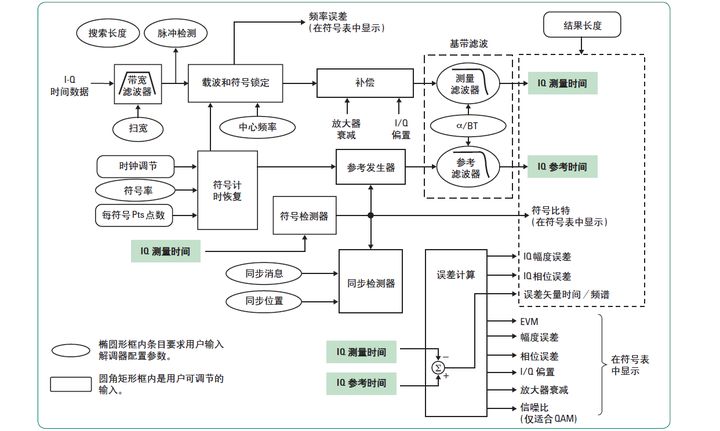

圖19. 數字方框圖

數字解調基帶濾波

前面提到，數字解調利用基帶濾波來限制帶寬和降低碼間干擾。還有， 就像通信接收機一樣，數字解調基帶濾波必須配置的與被測系統匹配，以精確地解調信號。這同樣要求濾波器類型( 如 Nyquist 或 Gaussian) 與濾波器帶寬系數(  或BT) 匹配。

如圖20 所示， I-Q 測量波形和 I-Q 參考波形具備獨自的信號處理路徑和基帶濾波。I-Q 測量波形必須使用與被測系統的接收機濾波相匹配的基帶濾波。該濾波器稱為測量濾波器或 Meas Filter。I-Q 參考波形必須使用與被測系統的總體( 發射機和接收機) 信道濾波相匹配的基帶濾波。該濾波器稱為參考濾波器或 Ref Filter。參考濾波器能夠仿真總體信道濾波因?yàn)樗脕?lái)合成可被“完美的”線性信道信道響應接收的理想的 I-Q 信號。解調器必須利用總體系統信道濾波才能精確地合成參考 I-Q 波形。

選擇恰當?shù)臑V波

在數字通信系統中，基帶濾波可能出現在發射機或接收機上; 或者分布在發射機和接收機之間，發射機中完成一半濾波，接收機中完成另外一半。這是個很重要的概念，會影響到解調器在處理I-Q 測量波形和I-Q 參考波形時所需的濾波器類型。矢量信號分析軟件的Meas Filter 代表系統接收機的基帶濾波，而Ref Filter 代表整個系統的基帶濾波( 接收機和發射機整體的信道濾波)。

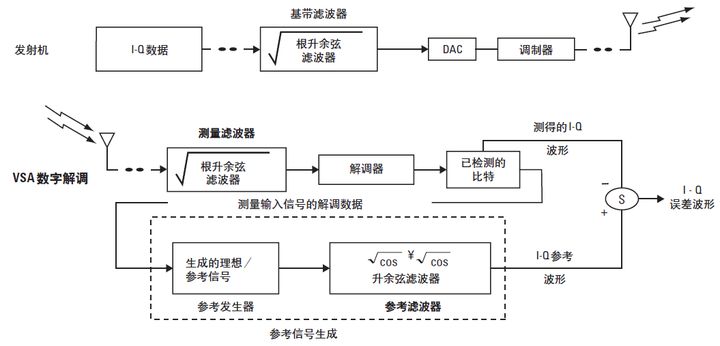

圖20. 可選的匹配濾波器用于代表發射機和接收機的濾波。借助已檢測的比特，再結合對調制類型和濾波的了解，可以確定理想信號。

選擇正確的解調基帶濾波可能并不像想象中的那么簡單直接，尤其是對 于分布式系統。例如，北美數字蜂窩(NADC) 標準采用分布式濾波; 在發射機和接收機中都使用了根升余弦濾波器。參見圖20。在矢量信號分析解調里，針對I-Q 測量波形使用一個根升余弦濾波器( 與系統接收機濾波匹配，系統發射機含有一個類似濾波器)。對于I-Q 參考波形，您可以使用一個升余弦濾波器( 與整體系統信道濾波匹配)。這是因?yàn)槠椒礁? 升余弦) 乘以平方根( 升余弦) 的結果就等于升余弦濾波器。

表3 顯示了一些常用的濾波器類型以及測量和參考濾波器基于發射機濾波器類型的選擇示例()。

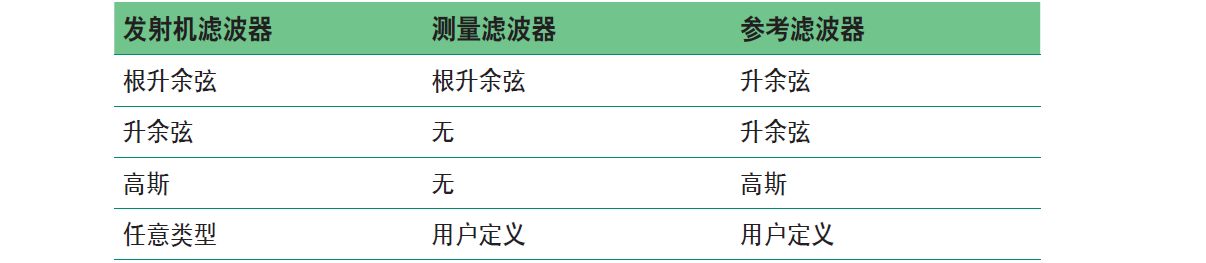

表 3. 常用的發射機濾波器類型

濾波器  和BT 帶寬時間產品

可精確代表被測系統的另一個濾波器參數是濾波器帶寬系數，定意為濾波器 或 BT。每個濾波器類型將會有一個對應的濾波器帶寬系數; Nyquist 濾波器使用，高斯濾波器使用 BT。解調器對測量濾波器和參考濾波器使用相同的  或BT 值。

根據具體的應用需求，數字通信使用許多濾波器類型，傳統上，使用 Nyquist ( 升余弦) 濾波器是因?yàn)樗茏钚』?ISI 。如圖 21 所示，Nyquist 濾波器脈沖響應的峰值幅度出現在符號時刻 t = 0 幅度時，而在所有其它符號時刻為零。也就是說，該響應在符號周期的整數倍(1 除以?s) 通過零點。這意味著Nyquist 已過濾的符號不會干擾周圍的符號( 即符號間干擾為零)。雖然Nyquist 濾波器可最大限度地減少 ISI，但對于有些應用 ISI 并不是最重要的標準。另外兩種常用的濾波器類型是高斯濾波器和 Chebyshev 濾波器。高斯濾波器不具備最佳的 ISI 特性，但在平衡載波功率、占用帶寬和符號時鐘恢復方面具有優勢。它通常使用在全球移動通信系統的無線電話系統中。Chebyshev 濾波器具有陡降特性，能夠有效減少對相鄰信道的功率泄漏。Chebyshev 濾波器通常應用在使用 CDMA ( 碼分多址) 調制方案的無線電話系統中。除了這里探討的類型外，數字通信領域還采用許多其它類型的濾波器。

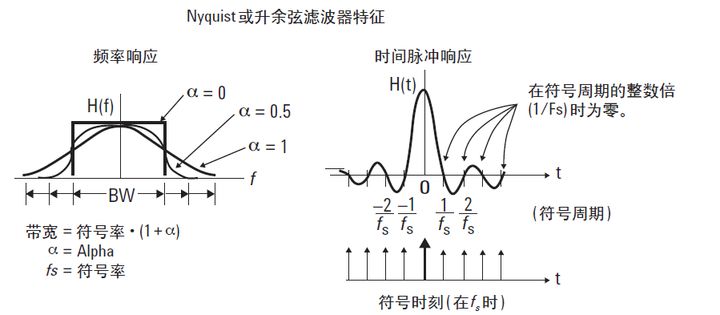

圖21. Nyquist 濾波器最大限度地降低符號間干擾(ISI)。

Alpha

Alpha () 描述了Nyquist ( 升余弦) 濾波器的滾降程度。參見圖21。Alpha 也稱為滾降或多余帶寬因子。  值較高，則會增加理論最小值之外的帶寬。調制原理指出，發射一個信號所需的最小帶寬等于符號率的一半。不過， 要實現這個系統帶寬，需要一個完美的磚墻式( 矩形) 濾波器，也就是  等于0，占用帶寬等于符號率。但磚墻式濾波器并不能實現，所以實際中的通 信系統一般采用? 等于0.3 的濾波器。  值為0.3 意味著濾波器將使用比理論最小值多30% 的占用帶寬。這個值是頻譜效率和最小 ISI 的一個很好的折衷。對于給定  的占用帶寬近似等于采樣率乘以(1 +  )。

BT — 帶寬時間產品

BT ( 帶寬時間產品) 是高斯濾波器對應的濾波器系數，描述了這個濾波器的滾降程度。高斯濾波器通常使用 0.3 ~ 0.5 的 BT 值。

解調分析

一旦用戶提供了輸入配置，解調器就利用它們并通過DSP 以塊狀格式接收來自矢量信號分析可用樣本存儲器的 I-Q 時間數據。矢量信號分析軟件能夠接收來自外部硬件( 例如Keysight X 系列信號分析儀或Infiniium 系列示波器) 或記錄文件的 I-Q 時間數據。解調器使用所提供的中心頻率和符號率鎖定載波，并且從調制載波上恢復符號時鐘。注意，解調器參考時鐘不需要與源時鐘鎖定。解調算法自動提供載波和符號鎖定; 不必提供額外的源時鐘輸入。然后信號通過補償過程應用增益和相位校正。補償數據( 例如幅度幅度偏差和 I-Q 偏置誤差數據) 被存儲并可以在誤差匯總表中查看。隨后，應用數字基帶濾波以恢復基帶 I-Q 波形( I-Q 測量時間數據)。將已恢復的 I-Q 波形送入到符號檢測器，基于具體的調制格式來嘗試確定發射的符號。從符號塊中，解碼和恢復串行數據比特(1 和 0)。參考產生器使用已檢測的符號再結合調制格式、符號率以及特定濾波，從而合成一組理想的 I-Q 參考基帶波形( I-Q 參考時間數據)。最終將測得的 I/Q 波形和參考 I-Q 波形進行對比，得到一系列誤差特性( 與理想波形之間的偏差)，例如相位誤差、幅度誤差和誤差矢量幅度(EVM)。
