項目目的

實現用手機和藍牙通信，進而控制IO，兼容串口透傳功能

?

原理圖設計

原理圖參考了JDY-23的用戶手冊。

?

PCB設計

藍牙的天線下面需要禁止鋪銅。

?

軟件說明

程序使用E4A進行編寫手機APP，僅適用于安卓系統，廠家有提供手機APP，但一方面是不兼容新手機，另一方面功能沒有我這個全面。

?

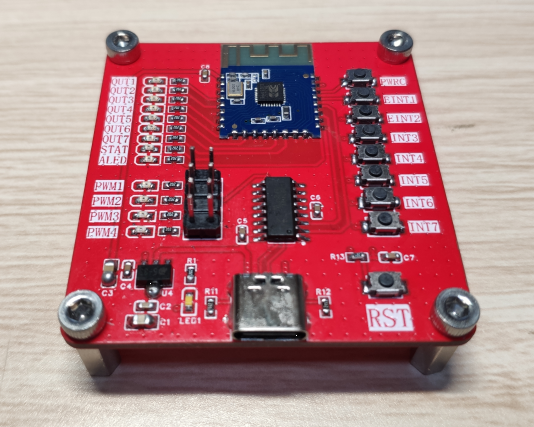

實物展示說明

?

注意事項

1.購買藍牙模塊時一定要強調需要帶“FFE2”功能的藍牙模塊，默認發貨是不帶的。

2.他這個默認不帶“FFE2”功能，我沒問清楚原因，但總感覺是不是有什么問題，所以給取消了，所以建議謹慎使用。

3.兩個CC線的下拉都焊上就行，如果用CC線供不上電，可以拆掉一個，我用的CC線中間應該只有一個是導通的，所以可以都焊接。

4.手冊有部分內容編寫錯誤，一些規約是我自己參考文檔測試出來的。

5.開發板兼容了PWM調試功能，但是技術說沒有PWM功能。

?

演示視頻

B站：https://www.bilibili.com/video/BV1u84y1y7Kx/

?

說明文章

CSDN：https://blog.csdn.net/qq_38335331/article/details/128065874

?

其它附件上傳

手機上位機及源碼。
