【課程設計】電氣火災監控系統 1095660A

設計簡介

本設計中實現了漏電電流和溫度的檢測，并可通過鍵盤和數碼管顯示進行交互。
正弦漏電電流檢測使用電阻平移網絡，然后通過單片機進行AD采樣；溫度傳感器采用DS18B20，與單片機間使用1-Wire協議實現通信；鍵盤和數碼管的管理芯片采用TM1638，與單片機間通過SPI協議實現通信。

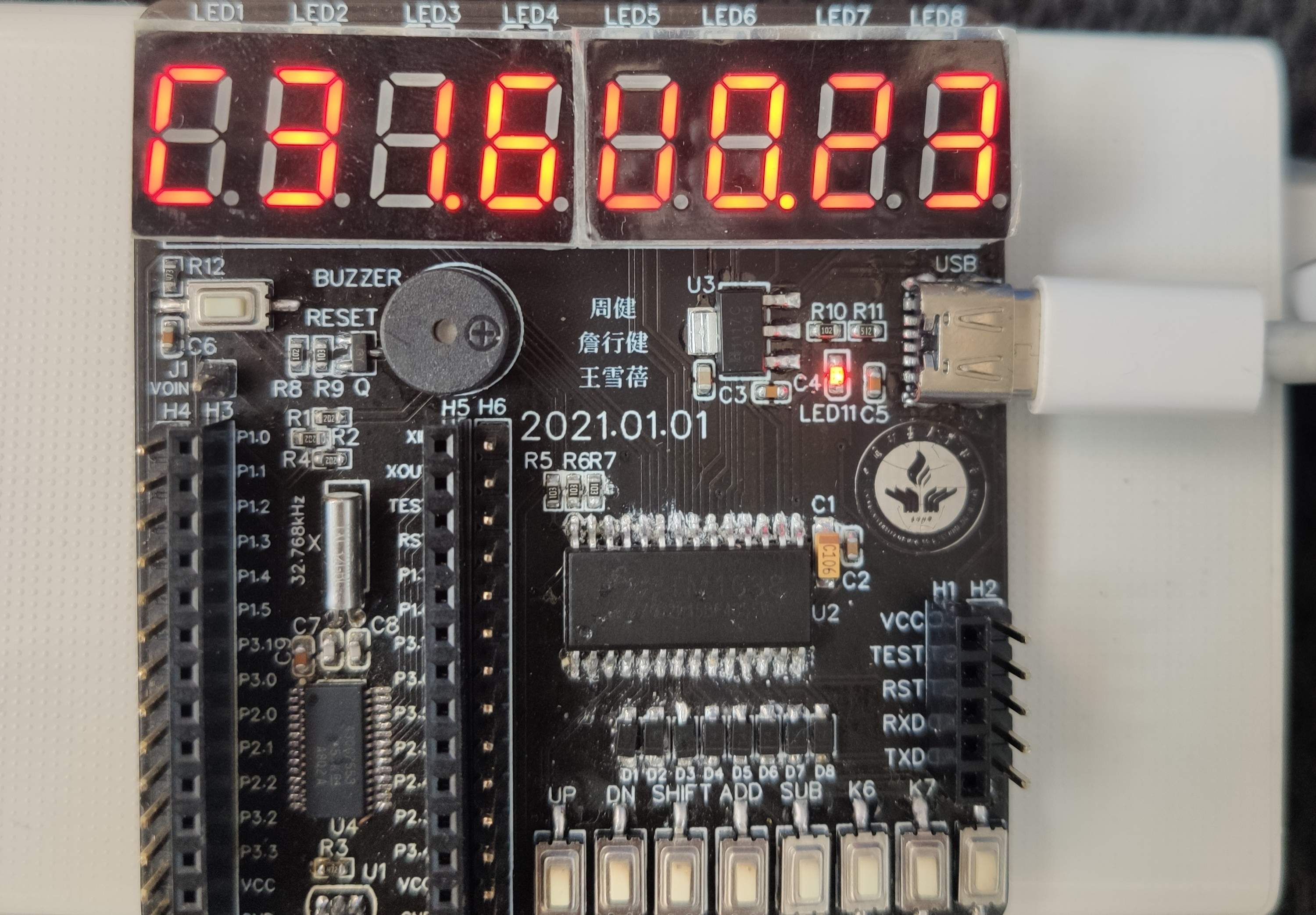

數碼管第一頁顯示內容為實時的溫度和漏電電流值，第二頁可使用按鍵對電流和溫度的臨界報警值進行設定，第三頁為當前機器的編號，以便在應用中對分布式的裝置進行區別。
源程序和設計文檔見附件。

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TSA363G25-250B	輕觸開關	電路結構：SPST 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Rectangular Button 按鈕作用方向：Top Actuated	點擊下載
HNB09A05	蜂鳴器	內置振蕩器電路：YES 諧振頻率：3000±300Hz 聲壓：85dB @ 5V, 10cm 蜂鳴器構架類別：Magnetic 額定電壓：5V 外形尺寸(D/(LxW))：Φ9mm 直徑φ9*5.5mm 腳距5mm 5V 電磁式有源一體蜂鳴器電磁蜂鳴器有源蜂鳴器華能蜂鳴器	點擊下載
TC212A106K016Y	鉭電容	精度：±10% 容值：10uF 額定電壓：16V ESR串聯電阻：3 Ω @ 100kHz 工作溫度：-55℃ ~ +125℃ 10uf(106)±10% 16V	點擊下載
0603F104M500NT	貼片電容	精度：±20% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：Y5V 材質:Y5V	點擊下載
CL10A226MQ8NRNE	貼片電容	精度：±20% 容值：22uF 額定電壓：6.3V 溫漂系數（介質材料)：X5R 材質：X5R	點擊下載
0603B102K500NT	貼片電容	精度：±10% 容值：1nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
0603N220J500	貼片電容	精度：±5% 容值：22pF 額定電壓：50V 溫漂系數（介質材料)：NP0(C0G) 材質:NP0(C0G)	點擊下載
1N4148W	開關二極管	反向恢復時間：4ns 直流反向耐壓（Vr）：75V 平均整流電流（Io）：150mA 正向壓降（Vf）：1.25V @ 150mA 海鷗腳 75V,150mA,trr=4ns,VF=1.25V@150mA,PD=400mW	點擊下載
2.54-1*5P母	排母		點擊下載
210-91-05GB01	排針排母	LF 黑金 116/61/30	點擊下載
B-2200S15P-A120	排母		點擊下載
B-2100S15P-A110	排針		點擊下載
19-217/R6C-AL1M2VY/3T	發光二極管	照明顏色：紅色主波長/色坐標：617.5~633.5nm	點擊下載
FJ3461AH	LED數碼管	數碼管位數：4 照明顏色：紅色電路連線類型：陰極(負極) 數碼管的顯示尺寸：0.36''(9.14mm)	點擊下載
S8050	三極管	額定功率：300mW 集電極電流Ic：500mA 集射極擊穿電壓Vce：25V 晶體管類型：NPN NPN,Vceo=25V,Ic=500mA,hfe=200~350,絲印J3Y	點擊下載
0603WAJ0202T5E	貼片電阻	阻值（歐姆）：2K 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
RTT03472JTP	貼片電阻	阻值（歐姆）：4.7K 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAJ0103T5E	貼片電阻	阻值（歐姆）：10K 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
RS-03K102JT	貼片電阻	阻值（歐姆）：1K 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAJ0512T5E	貼片電阻	阻值（歐姆）：5.1K 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAJ0473T5E	貼片電阻	阻值（歐姆）：47K 精度：±5% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
DS18B20	溫度傳感器		點擊下載
TM1638	LED驅動	版本：TM0412B 帶鍵盤掃描接口（8×3bit）的LED驅動芯片	點擊下載
LM1117S-3.3	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：12V 輸出電流：1A 輸出電壓（最小值/固定值）：3.3V 3.3V 1A	點擊下載
MSP430G2553IPW28R	TI(德州儀器)	工作電壓：1.8V ~ 3.6V CPU位數：16-Bit CPU內核：MSP430 主頻（MAX)：16MHz ROM類型：FLASH	點擊下載
U262-061N-4BVC10	USB連接器		點擊下載
X308032768KGB2SC	圓柱體晶振	頻率公差：±10ppm 負載電容值：12.5pF 主頻：32.768KHz	點擊下載
