參數配置：

開發板型號TX2440；  一個像素點采用16位表示； LCD屏幕分辨率 480*272； 液晶模塊型號：BL43014_SPEC；圖像的內容以C語言數組的形式保存在bmp.c文件中。

/*

*版權所有（C）2015，ZJU

*

*文件名稱：lcd.c

*內容摘要：關于lcd的配置

*其它說明：開發板型號： TX2440

*    led顯示尺寸 480 x 272

   液晶模塊型號：BL43014_SPEC

*當前版本：V1.0

*作    者：Frank

*完成日期：2015.12.20

*

*/

#define  GPCCON (*(volatile unsigned long *)0x56000020)

#define  GPDCON (*(volatile unsigned long *)0x56000030)

#define  GPGCON (*(volatile unsigned long *)0x56000060)

//LCD控制寄存器定義

#define  LCDCON1 (*(volatile unsigned long *)0x4D000000)

#define  LCDCON2 (*(volatile unsigned long *)0x4D000004)

#define  LCDCON3 (*(volatile unsigned long *)0x4D000008)

#define  LCDCON4 (*(volatile unsigned long *)0x4D00000C)

#define  LCDCON5 (*(volatile unsigned long *)0x4D000010)

#define  LCDSADDR1 (*(volatile unsigned long *)0x4D000014)

#define  LCDSADDR2 (*(volatile unsigned long *)0x4D000018)

#define  LCDSADDR3 (*(volatile unsigned long *)0x4D00001C)

#define  TPAL (*(volatile unsigned long *)0x4D000050)

/*以下宏定義的值參考所使用的LCD液晶模塊的芯片手冊*/

#define  VSPW 9

#define  VBPD 7

#define  LINEVAL 271

#define  VFPD 7

#define CLKVAL 4 // 10 = 100 / ((CLKVAL+1)*2)

#define  HSPW 40

#define  HBPD 39

#define  HOZVAL 479

#define  HFPD 4

unsigned short LCDBUFFER[272][480]; //定義一個LCD圖像緩存空間

extern unsigned char bmp[90200];

typedef unsigned char U8;

typedef unsigned short int U16;

typedef unsigned int U32;

/*******************************************************************

*函數名稱：Lcd_Port_Init()

*功能描述：LCD端口初始化

*其他說明：配置LCD用到的GPIO端口

*創建日期：2015.12.20

*******************************************************************/

void Lcd_Port_Init(void)

{

GPDCON = 0xaaaaaaaa;

GPCCON = 0xaaaaaaaa;

}

/*******************************************************************

*函數名稱：Lcd_Control_Init()

*功能描述：LCD控制寄存器初始化

*其他說明：配置LCD用到的控制寄存器

*創建日期：2015.12.20

*******************************************************************/

void Lcd_Control_Init(void)

{

LCDCON1 = (CLKVAL << 8) | (0x3 << 5) | (0xC << 1) | (0 << 0);

LCDCON2 = (VBPD << 24) | (LINEVAL << 14) | (VFPD << 6) | (VSPW);

LCDCON3 = (HBPD << 19) | (HOZVAL << 8) | (HFPD);

LCDCON4 = HSPW;

// LCDCON5 = (1 << 11) | (1 << 9) | (1 << 8) | (1 << 0);

LCDCON5 = (1 << 11) | (1 << 9) | (1 << 8);

LCDSADDR1 = (((unsigned int)LCDBUFFER >> 22) << 21) | (((unsigned int)LCDBUFFER >> 1) & 0x1fffff);

LCDSADDR2 = (((unsigned int)LCDBUFFER + 272*480*2) >> 1) & 0x1fffff;

LCDSADDR3 = (0 << 11) | (480*2 / 2);

TPAL = 0;

}

/*******************************************************************

*函數名稱：Lcd_Init()

*功能描述：LCD初始化

*其他說明：

*創建日期：2015.12.20

*******************************************************************/

void Lcd_Init()

{

Lcd_Port_Init();

Lcd_Control_Init();

/*打開LCD電源*/

GPGCON |= (0x3 << 8);

LCDCON5 |= (1 << 3);

/*使能LCD控制器*/

LCDCON1 |= 1;

}

/*******************************************************************

*函數名稱：point()

*功能描述：在lcd上畫一個點

*其他說明：

*創建日期：2015.12.20

*******************************************************************/

void Point(unsigned int x, unsigned int y, unsigned int color)

{

unsigned int red, green, blue;

red = (color >> 19) & 0x1f;

green = (color >> 10) & 0x3f;

blue = (color >> 3) & 0x1f;

/*采用5:6:5的模式表示一個RGB*/

LCDBUFFER[y][x] = (unsigned short)((red << 11) | (green << 5) | blue);

}

/*******************************************************************

*函數名稱：Paint_Bmp(U16,U16,U16,U16,U8)

*功能描述：LCD顯示一幅圖像

*輸入?yún)?shù)：(x0，y0)圖像顯示第一個點的坐標; high圖像的高度

   wide圖像的寬度; bmp存儲圖像的數組

*其他說明：

*創建日期：2015.12.20

*******************************************************************/

void Paint_Bmp(U16 x0, U16 y0, U16 wide, U16 high, const U8 *bmp)

{

unsigned short x, y;

unsigned short c;

unsigned int p = 0;

for (y=y0; y {

for (x=x0; x {

c = bmp[p] | (bmp[p+1]<<8);   /*一個像素點由16位表示，bmp[p]

      表示低8位，bmp[p+1]表示高8位*/

if ((x<480) && (y<272))

{

LCDBUFFER[y][x] = c;

}

p = p + 2;

}

}

}

/*******************************************************************

*函數名稱：Lcd_Test()

*功能描述：LCD測試函數

*其他說明：

*創建日期：2015.12.20

*******************************************************************/

void Lcd_Test(void)

{

int x;

/* for (x=0; x<480; ++x)

{

Point(x++, 150, 0xff0000);

}

*/

Paint_Bmp(0,0,220,220,bmp);

}

需要注意的幾點：

1、宏定義的值需要參考使用的LCD液晶模塊的芯片手冊（TX2440使用的LCD是BL43014_SPEC）

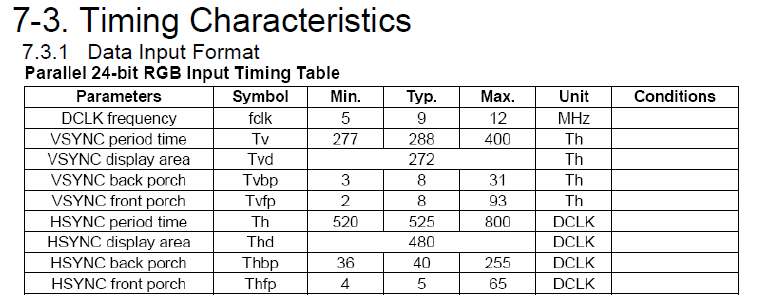

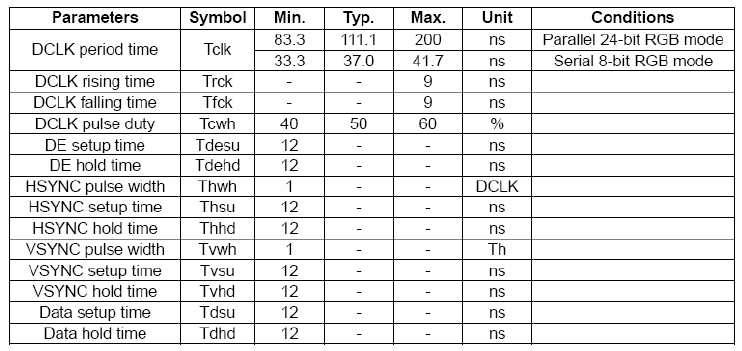

圖1 BL43014_SPEC Input Time Table

2、液晶模塊的Vsync和Hsync的時序與S3C2440芯片手冊上的相反，所以LCDCON5中bit8和bit9需要設置為1。

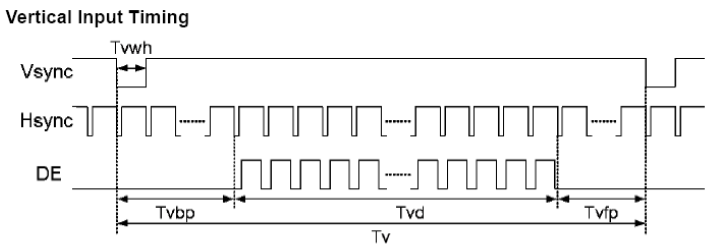

圖2 BL43014_SPEC Vertical Input Timing

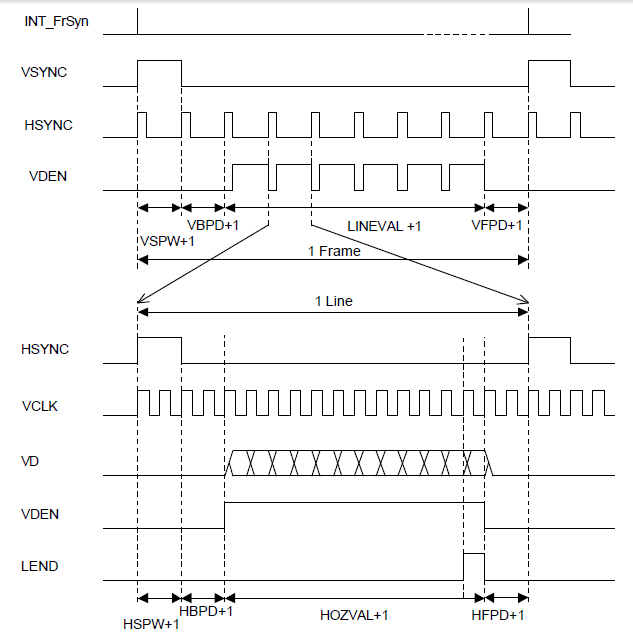

圖3 TFT LCD Timing Example( S3C2440 Datasheet)
