1.單片機內部資源三大指標：

a.FLASH（程序存儲控件） 相當于： 電腦硬盤（斷點后還保存在）

b.RAM（內存） 相當于： 電腦內存（存儲一些）

c.SFR（特殊功能寄存器）

2.單片機的選擇：

a.STC89C52  (國內生產的)

1k=1024字節

b.P89V51RD+

支持與KEIL聯機進行在線仿真。

3.單片機最小系統

三要素：電源電路，復位電路，晶振電路。

特點：?jiǎn)纹瑱C(jī)可以運行程序，是單片機控制系統的核心。

可以獨立運行的模塊，叫做最小系統.

4. 5V就是高電頻，0V就是低電平，數字電路，就是一個高一個低

高電平（正極）接VCC  ，低電平（負極）接GND，這樣就給單片機供電了。

電流對直流來說相當于斷開的。

5.單片機的心臟，晶振電路。

它是給單片機提供工作節拍的。單片機內部每工作一下，它都會根據他外部的

晶振的節拍來。晶振電路沒拍一下或者幾下，單片機才能工作一下。

11.0592MHz代表，每一秒鐘，晶振電路可以振動11.0592M次。

6.RST：復位

復位引腳

比如我們程序有100行，但是運行到50行的時候突然停電，這個時候，我們應該

RST到0行.

7.電源是通過USB提供的。

8.FUSE 保險絲（有自恢復保險絲）

9.+5IN（也就是5V）

10.PWR（電源指示燈）

11.發光二極管（LED）

通常紅色貼片LED電壓在1.6-2.4V

12.MCU ：?jiǎn)纹瑱C(jī)

13.R=RES電阻

14.限流電阻

15.單片機中有SRF特殊功能寄存器

sfr P0      = 0x80;  // P0的地址

sfr TCON  = 0x88;

sbit ITO    = TCON^0;   // sbit是位聲明

sbit LED   = P0^0;

一個字節是8位，一位控制一個I/O口，字節控制所有的I/O口

P0是單片機的I/O口。

16. 電磁干擾

ESD:靜電放點干擾

 EFT：快速瞬間脈沖群

Surge：浪涌效果

17.電容

鉭電容  電解電容  陶瓷電容  去耦電容

`蓄水池`穩定電源

電容消除干擾

18.三極管（Q）

三極管分為PNP和NPN型號

常用功能：1.開關控制  2.信號放大  3.電平轉換

箭頭朝哪兒腿朝哪兒，可以區分PNP和NPN.

導通電壓順箭頭過，電壓導通，電流控制。

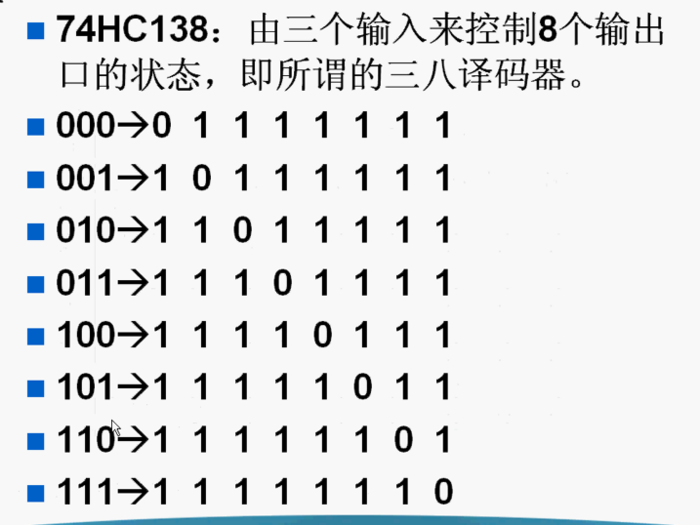

19.三八譯碼器：74HC138

20.常用延時方法：

非精確延時，精確延時

_nop_();(需要include)

利用定時器進行定時

unsigned char:所占字節1.取值范圍 0 - 255

unsigned int 所在字節2 取值范圍0-65535

我們用uint8 uint16等來縮寫來代替，

typedef unisigned char uint8;

typedef unsigned int uint16;

21.f:1111 e:1110

P0 = 0xfe     // 1111 1110

22.左移 和 右移

<< 左移      >>右移

0xf0 = 11110000  左移后：11100000 (最低位填0補充)

右移后:01111000 (最高位填0補充)

按位取反符號~：

取反后1變0,0變?yōu)?

23.數碼管

8個發光二極管，組成了一個數碼管.

共陰數碼管，共陽數碼管

數碼管和流水燈是一個東西，沒什么區別。

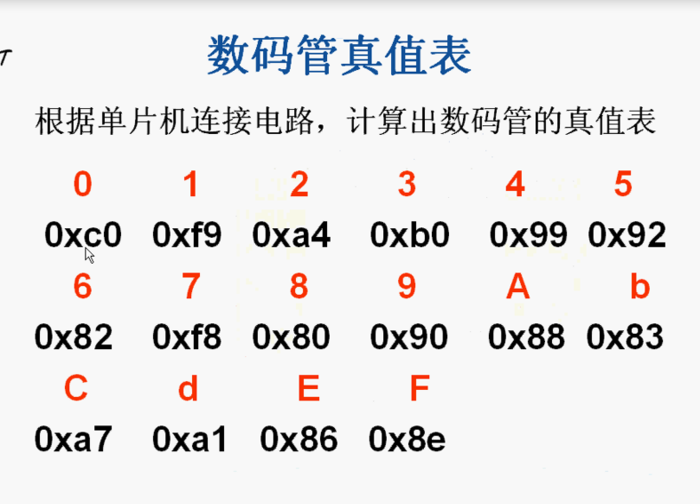

數碼管真值表：

24.定時器

時鐘周期：1/時鐘源   1/11059200s（晶振）

機器周期：普通51一個機器周期是12個時鐘周期

2個定時器/計數器：定時器0和定時器1

定時器：每經過一個機器周期，寄存器+1.

因此，可以將機器周期看做為計數周期

計數器：后續課程介紹。

25.特殊功能寄存器TCON：

TF：定時器溢出標志。溢出時候，該位自動置1.

終端執行是硬件清0，或者軟件清0.

TR：定時器運行控制位，置1開始計時，清0停止計時.

TMOD：

T1和T0分別代表單片機2個計數器。

GATE：該位被置位時為門控位。

INT1引腳：

M1,M0:

00模式0  01模式1  10模式2   11模式3

模式1:16位的計數器（TH1，TL1）

模式2：自動裝載8位計數器。主要用在串口波特率發生器。

模式0和模式3幾乎不用。

TCON和TMOD復位后都會自動變?yōu)?x00  復位可以有自動復位和

引腳復位

TCON 和 TMOD 控制的是定時器.

T1就是10  T0就是01

一旦發生溢出，就會TF置位。

26.動態顯示

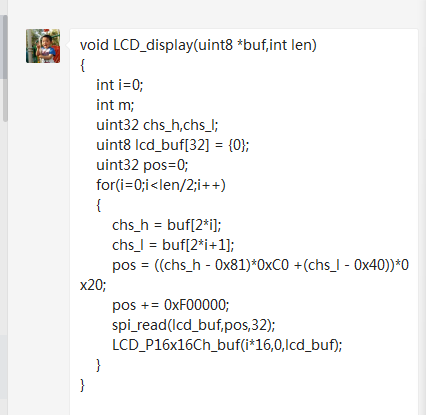

27.展示字體到OLED：

28.P0 = 0xFF 意思是串口0全部高電平

29.OSAL：操作系統抽象層

一種支持多任務運行的系統資源分配機制.OSAL與標準的操作系統還是有很大的區別的。OSAL實現了類似操作系統的某些功能，但并不能稱之為真正意義上的操作系統。

OSAL任務運行方式

TI1.2.1的BLE協議棧中的

2個比較重要的函數：SimpleBLEPeripheral_Init和SimpleBLEPeripheral_ProcessEvent

OSAL是用消息和事件做通信.

開發板要定義profile，手機要按profile讀寫.

GAP:Generic Access Profile 一般可以接近可讀取配置文件

GATT：Generic Attribute Profile:一般屬性配置文件

GATT Server:

SM：Security Manager

Texas Instruments:德州儀器

GAP Prepheral Role Profile:

GAP Peripheral/Broadcaster Multi-Role Profile

GAP Central Role Profile :

GAP Bond Manager (Bond：結合)

30.RTC學習

RTC：real-time clock  實時時鐘芯片

RTC芯片是一種能提供日歷/時鐘（世紀、年、月、時、分、秒）及數據存儲等功能的專用集成電路。

31.spi flash 學習

a.SPI Nor Flash 是Nor Flash 的一種

b.Nor Flash根據數據傳輸?shù)奈粩?shù)可以分為并行（Parallel）Nor Flash 和串行Nor Flash

c.SPI Nor Flash 每次傳輸一個bit的數據，parallel Nor Flash 每次傳輸多個bit位的數據（有x8和x16 bit）兩種.

d.SPI Nor Flash 比parallel 便宜，接口簡單點，但是速度慢。

擦除的話可以按頁擦除，按塊擦除，按扇區擦除，整個芯片擦除.

該芯片還有2個SRAM buffer， 大小為256字節，用于按也讀寫操作.

spi flash 可以通過SRAM 的 buffer 寫到main memory zhng .

32.OLED

有機發光二極管又稱為有機電極光顯示（Organic Light-E）

33.透?jìng)?p>即是透明傳送，即傳送網絡無論傳輸業務如何，只負責將需要傳送的業務傳送到目的節點，同時保證傳輸?shù)馁|(zhì)量即可，而不對傳輸?shù)臉I(yè)務進行處理。

在數據的傳輸過程中，這組數據不發生任何形式的改變，即不截?cái)?，不分組，不編碼，不加密，不混淆等等，仿佛傳輸過程是透明的一樣，原封不動地到了最終接收者手里。

結束——
