就在前一段時間，有人突然問我SysTick_Handler(void)這個定時器中斷處理函數是怎么定義的？根據以往的經驗，我感覺在底層應該會有一個類似于函數聲明的東西的存在，但是往下跟程序的話，一直都沒有找到相應的定義或者聲明，那么究竟SysTick_Handler這個函數怎么來的呢？是不是可以人為的做修改呢？給我的第一感覺是，肯定是可以做修改的，畢竟只是一個 函數 的名字而已，于是就翻看LPC1114的數據手冊，結合網上的一些參考文件，去理清楚到底是怎么回事。

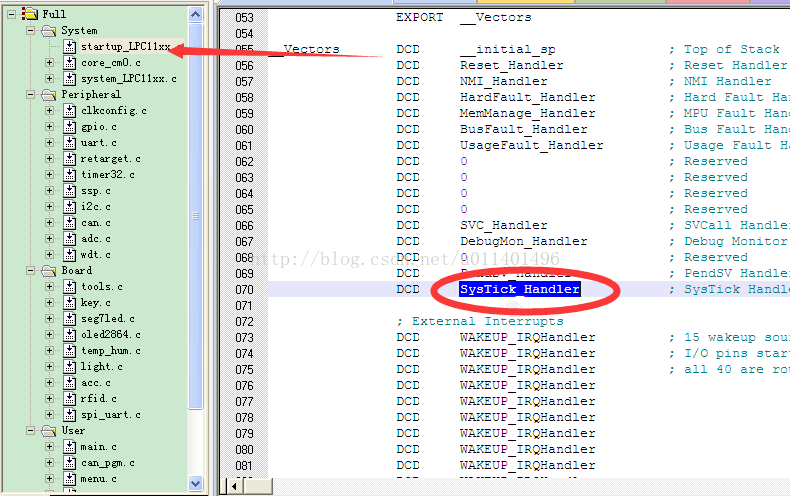

那么還是非常容易找到SysTick_Handler（）這個函數的位置的，如下圖所示：

    我們會發現，幾乎所有的中斷函數的名字都已經在這里寫好了，所以我們有的時候在程序中使用的一些中斷，都可以在這個地方進行查找。

    那么，我們?nèi)绻胍淖円粋€(gè)中斷的名字，那么只需要在這里做下修改就可以了，在程序中再使用我們自己定義的中斷的名字，但是結合實際的情況來考慮問題，如果我們修改了這些中斷函數的名字的話，那么就會降低我們代碼的可移植性，所以基本上我們?cè)谶@里不建議大家做修改。

      說到了定時器中斷處理函數，那么定時器Systick是怎樣來進行設置的呢？

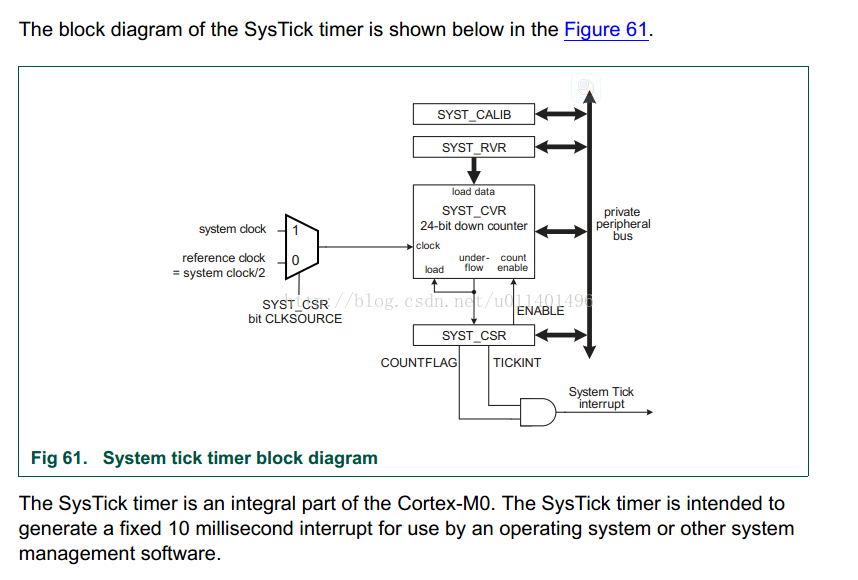

 上圖是LPC1114系統滴答定時器SysTick的結構圖。系統滴答定時器位于Cortex-M0內核中，也就是說對于LPC1114或者其他的以CortexM0為內核的板子中，都會有這個系統的定時器。它存在的主要目的是為嵌入式操作系統提供100HZ(即10ms)的定時功能。

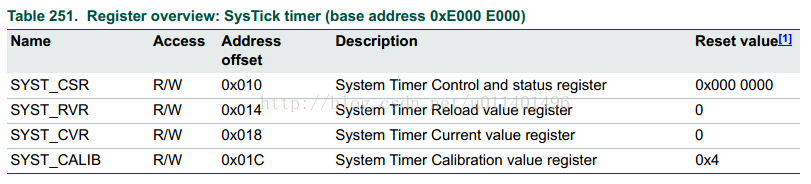

    系統定時器一共有四個寄存器：這個可以從數據手冊上面清楚的了解到：

SYST_CSR    :  系統定時器控制和狀態寄存器

SYST_RVR    :  系統定時器重載值寄存器

SYST_CVR    ：系統定時器當前值寄存器

SYST_CALIB  : 系統定時器校準寄存器

    在系統定時器的四個寄存器中，SYST_CALIB為校準寄存器，這個是在出廠之前就已經配置好了的，我們不必考慮這個寄存器。那么我們一共需要配置3個寄存器就可以完成我們工作的模塊。

  那么接下來我們對我們所要操作的三個寄存器做進一步的剖析

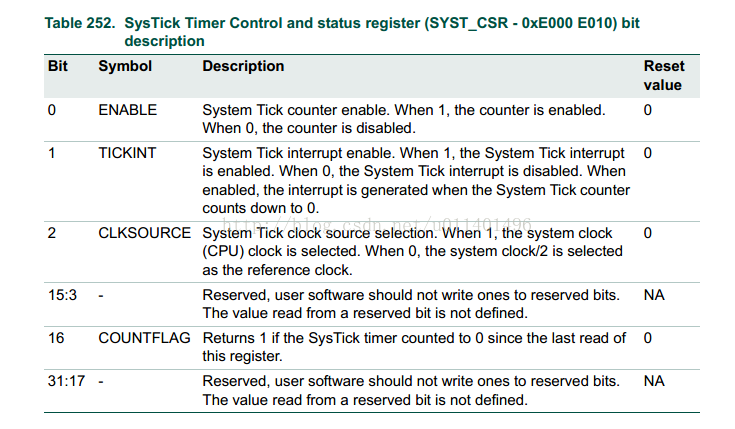

（1）SYST_CSR   寄存器

    CSR寄存器用到的位有4個，bit0用于是否開啟定時器，置1的話就是允許，bit1用于控制是否產生中斷，該位置為1為允許產生中斷，bit2用于設置定時器的時鐘源，設為1，定時器的時鐘源為主時鐘，反之設為0的話定時器的時鐘源為主時鐘的一半。

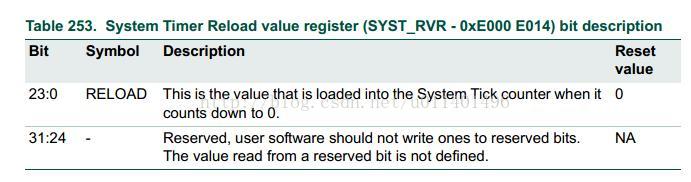

（2）SYST_RVR   寄存器

    RVR寄存器用到0~23位，這個值是定時器倒計時的初始值，打開定時器以后，就會從這里設置的值倒計時到0，倒計時到0以后，又會從此值開始倒計時。

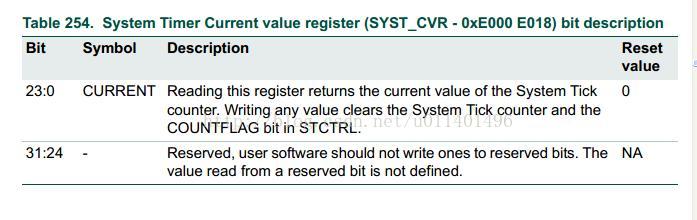

（3）SYST_CVR  寄存器

    CURRENT  :  讀此寄存器返回系統定時器的當前值，給這個寄存器賦值，將使定時器歸0，且清CTRL中的COUNTFLAG位。

    CVR寄存器也是用到0~23位，這是一個狀態寄存器，當定時器開始運作的時候，這個值在不斷的變化，從RVR寄存器獲取初值以后，倒計時到0.

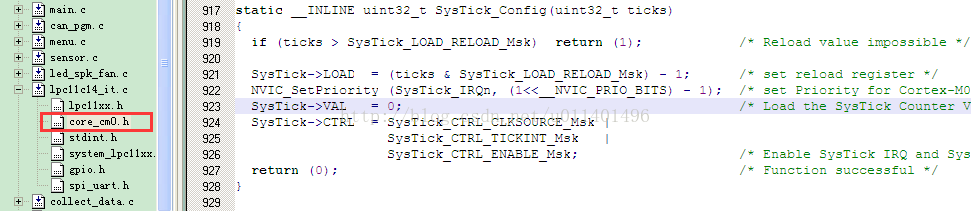

系統定時器函數——SysTick_Config()函數

 系統自帶的Systick函數，由CMSIS提供，位于core_cm0.h文件中，在使用的時候，可以直接調用的，函數有一個參數ticks，由函數內部的語句

  SysTick->LOAD  = (ticks & SysTick_LOAD_RELOAD_Msk) - 1;

知道ticks就是重載值，表示兩次中斷的計數。

SysTick_Config()函數中的LOAD就是我們之前說的RSR，VAL就是CVR，CTRL就是之前的CSR，上面的操作就是對寄存器相應位進行設置的過程。

    函數中，對控制寄存器的bit0,bit1,bit2都置1，對照前面寄存器相關位的定義可以知道，時鐘設置為等于主頻，打開系統定時器中斷，允許定時器運行。
