編碼器分類：
按工作原理：光電式、磁電式和觸點電刷式
按碼盤的刻孔方式：增量式和絕對式兩類
由于博主接觸面還不是很廣，一共就用過兩個種類的編碼器，都是屬于光電的
差分編碼器:一般由8根線連接 信號線分別為 A+ A- B+ B- Z+ Z- 以及VCC和GND
這里有一種不需要Z信號的，6線差分A+ A- B+ B- VCC 和GND
正交編碼器：一般是5根線連接，信號線分別為A B Z VCC和GND

編碼器線數: 就是旋轉一圈你的A(B)會輸出多少個脈沖 ,這里的A B就是上面的輸出脈沖信號線，它們轉一圈發出的脈沖數一樣的,不過存在90°相位差 通常都是360線的 線數越高代表編碼器能夠反應的位置精度越高

相位差為90° 通過判斷哪個信號在前 哪個信號在后 來決定TIM->COUNT是++ 還是 –
360線 AB一圈各為360個，Z信號為一圈一個

編碼器信號：
A 脈沖輸出
B 脈沖輸出
Z 零點信號 當編碼器旋轉到零點時，Z信號會發出一個脈沖表示現在是零位置 這個零點位置是固定，廠商指定的
VCC 電源通常分為24V的和5V的
GND 地線

這里需要注意：
1.這里的正交編碼器是如果是24V的工作電壓還需要用光耦隔離，24V轉為3V3在接到STM32的定時器兩個通道上
2.脈沖輸出是OC門輸出，需要上拉電阻
3.Z信號接到STM32的外部中斷口上，很容易受到干擾 ，通常需要接一個電容到GND

這里給出一個24V轉3.3V的隔離電路，用到的是6N136光耦

硬件連接(這里使用的STM32F103ZET6的TIM4的CH1和CH2)：
PB6–A
PB7–B
PA1–Z

代碼詳解：

TIM4初始化代碼如下:

#include "stm32f10x.h"

#include "encode.h"

#include "misc.h"

#include "nvic.h"

#include "sys.h"

#include "delay.h"

void TIM4_Mode_Config(void)

{

    GPIO_InitTypeDef GPIO_InitStructure;

    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;

    TIM_ICInitTypeDef TIM_ICInitStructure;

    //PB6 ch1  A,PB7 ch2

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);//使能TIM4時鐘

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);//使能GPIOA時鐘

    GPIO_StructInit(&GPIO_InitStructure);//將GPIO_InitStruct中的參數按缺省值輸入

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//PA6 PA7浮空輸入

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_Init(GPIOB, &GPIO_InitStructure);

    NVIC_Config(2);

    TIM_DeInit(TIM4);

    TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);

    TIM_TimeBaseStructure.TIM_Period = 359*4;  //設定計數器重裝值   TIMx_ARR = 359*4

    TIM_TimeBaseStructure.TIM_Prescaler = 0; //TIM3時鐘預分頻值

    TIM_TimeBaseStructure.TIM_ClockDivision =TIM_CKD_DIV1 ;//設置時鐘分割 T_dts = T_ck_int

    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上計數

    TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);

    TIM_EncoderInterfaceConfig(TIM4, TIM_EncoderMode_TI12, TIM_ICPolarity_BothEdge ,TIM_ICPolarity_BothEdge);//使用編碼器模式3，上升下降都計數

    TIM_ICStructInit(&TIM_ICInitStructure);//將結構體中的內容缺省輸入

    TIM_ICInitStructure.TIM_ICFilter = 6;  //選擇輸入比較濾波器

    TIM_ICInit(TIM4, &TIM_ICInitStructure);//將TIM_ICInitStructure中的指定參數初始化TIM3

//  TIM_ARRPreloadConfig(TIM4, ENABLE);//使能預裝載

    TIM_ClearFlag(TIM4, TIM_FLAG_Update);//清除TIM3的更新標志位

    TIM_ITConfig(TIM4, TIM_IT_Update, ENABLE);//運行更新中斷

    //Reset counter

    TIM4->CNT = 0;//

    TIM_Cmd(TIM4, ENABLE);   //啟動TIM4定時器

}

/*

void TIM3_Mode_Config(void)

{

    ///TIM3 clock source enable

    RCC->APB1ENR|=1<<1;       //TIM3時鐘使能

    // Enable 1GPIOA, clock

    RCC->APB2ENR|=1<<2;    //使能PORTA時鐘

    // Configure PA.06,07 as encoder input

    GPIOA->CRL&=0XF0FFFFFF;//PA6

    GPIOA->CRL|=0X04000000;//浮空輸入

    GPIOA->CRL&=0X0FFFFFFF;//PA7

    GPIOA->CRL|=0X40000000;//浮空輸入

    // Enable the TIM3 Update Interrupt

    //這兩個東東要同時設置才可以使用中斷

    TIM3->DIER|=1<<0;   //允許更新中斷

    TIM3->DIER|=1<<6;   //允許觸發中斷

    TIM3_NVIC_Config();

    //Timer configuration in Encoder mode

    TIM3->PSC = 0x0;//預分頻器

    TIM3->ARR = 15-1;//設定計數器自動重裝值

    TIM3->CR1 &=~(3<<8);// 選擇時鐘分頻：不分頻

    TIM3->CR1 &=~(3<<5);// 選擇計數模式:邊沿對齊模式

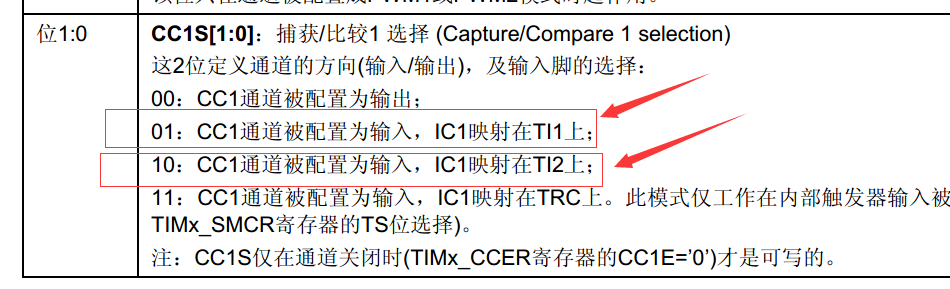

    TIM3->CCMR1 |= 1<<0; //CC1S='01' IC1FP1映射到TI1

    TIM3->CCMR1 |= 1<<8; //CC2S='01' IC2FP2映射到TI2

    TIM3->CCER &= ~(1<<1);  //CC1P='0'  IC1FP1不反相，IC1FP1=TI1

    TIM3->CCER &= ~(1<<5);  //CC2P='0'  IC2FP2不反相，IC2FP2=TI2

    TIM3->CCMR1 |= 3<<4; // IC1F='1000' 輸入捕獲1濾波器

    TIM3->SMCR |= 3<<0;  //SMS='011' 所有的輸入均在上升沿和下降沿有效

    TIM3->CNT = 0;

    TIM3->CR1 |= 0x01;    //CEN=1，使能定時器

}*/

void TIM4_Init(void)

{

  TIM4_Mode_Config();

}

這里的NVIC_Config(2)是我個人寫的一種多種中斷配置的方法單獨放在nvic.c中需要了解的可以自己看看工程

這里通常要問的是兩點

1.TIM_TimeBaseStructure.TIM_Period = 359*4

2.TIM_EncoderInterfaceConfig(TIM4, TIM_EncoderMode_TI12, TIM_ICPolarity_BothEdge ,TIM_ICPolarity_BothEdge);//使用編碼器模式3，上升下降都計數

很多人不理解為要360線的編碼器為什么這里的重裝值乘以4 讀出來的為什么又要/4，其實這兩個要結合起來解釋

首先看看這個函數TIM_EncoderInterfaceConfig,它有4個參數

1.選擇哪個定時器 即TIM4

2.編碼器模式有三種 見下圖

3.TIM_IC1的極性

4.TIM_IC2的極性

這里設置的是編碼器模式3，且TI1和TI2都是雙邊沿觸發–即上下邊沿都計數

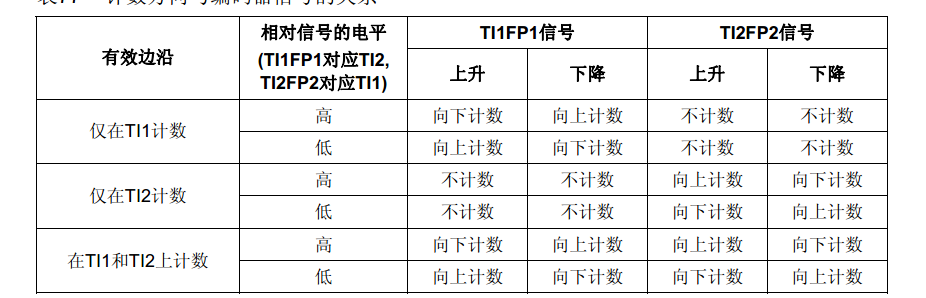

還有一個大家不是很懂的圖，我來分析一下

1.有效邊沿 其實就是對應上面設置的編碼器的三種模式
2.相對信號的電平,這里沒有理解手冊意思，我把它理解為于它的高低電平意味著將PB6和PB7接口對換，PB7接A PB6接B 這樣一來就意味著原來的正轉變成反轉 計數上升變?yōu)橄陆?/p>

TIx 就相當于輸入信號的 TIM4->CH1 TIM4->CH2
TIxF 濾波后信號
TIxFPx經過帶極性選擇的邊緣檢測器過后的產生的信號

3.至于TI1FP1和TI2FP2信號在上身沿計數還是下降沿計數受兩點影響 極性(是否反向) 邊緣檢測(上升沿還是下降沿)
我們這里設置的是不反向 在雙邊沿計數,即在A上升下降 B的上身下降都計數

而計數為什么是x4倍 ，下圖結合上面的配置詳細說明了

由此完成了編碼器的配置

至于讀取編碼器角度的時間，要根據實際需要來設置

編碼器線數為 w線/圈
轉速為 V 圈/min
讀取間隔時間 t(線間隔時間)

t <= 60/WV 單位為秒

還有Z信號歸零，在遇到Z信號的時候，將定時器的CNT=0，這樣就能保證位置與CNT實際對應上了

中斷代碼如下

//外部中斷1，編碼器Z相歸零  優先級--①  0 0

void EXTI1_IRQHandler(void)

{

    TIM4->CNT = 0;//每次遇到相對零(Z信號)就將計數歸0

    TIM_Cmd(TIM4, ENABLE);

    EXTI_ClearITPendingBit(EXTI_Line1);

}

//編碼器接口模式     優先級--2   1  1

void TIM4_IRQHandler(void)

{

    if(TIM4->SR&0x0001)//溢出中斷

    {

        ;

    }

    TIM4->SR&=~(1<<0);//清除中斷標志位

}

1

最后附上工程代碼百度云盤跟CSDN下載地址：

百度云盤:http://pan.baidu.com/s/1bowhzDP

CSDN：http://download.csdn.net/detail/wang328452854/9417395
