Cube Mx使用較新版本 Version：4.24.0

MDK v5.20

STM32F429ZGT6

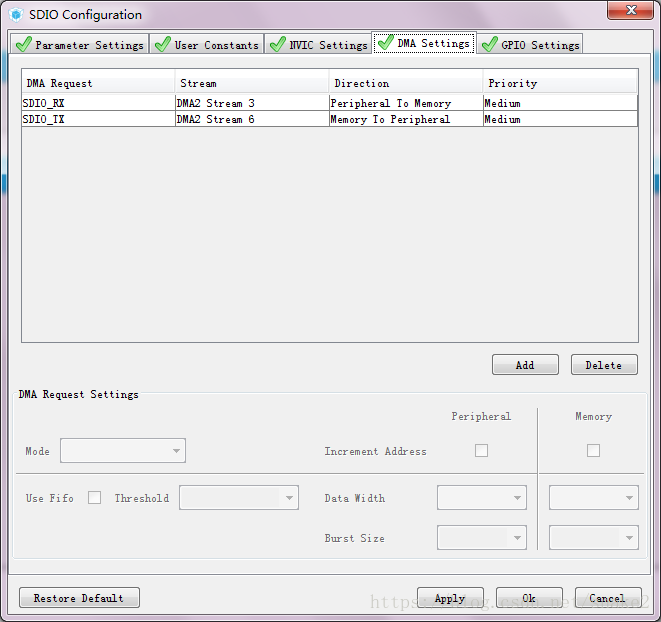

兩年以前記得試過SD卡讀寫，好像不是單純的Read和Write，應該是用了文件系統，很順利的試驗成功了，所以源碼和記錄都沒留，這次要做一個新的板子，真所謂苦難重重啊，到現在32.768K的晶振一直沒起振，由原來的10P電容換了6P的，還是不行，應該說偶爾可以，但生產代碼中MX_RTC_Init（） 依然死在里面，LSE未就緒啊~， 言歸正傳，寫了一個試驗SD卡的程序，f_open 死在路上了，經調試發現ReadStatus 始終不會置1，唯一修改其值的方法BSP_SD_ReadCpltCallback根本沒人調用，先是懷疑自己配置，在方法SD_read中直接調用了BSP_SD_ReadBlocks_DMA，可見，不用DMA不行，配置SDIO的DMA，如下

通過調試，還是不行，現在的中斷函數已經被調用了HAL_DMA_IRQHandler，中斷方法中傳輸完成調用hdma->XferM1CpltCallback(hdma); 而在讀取方法中設置回調 hsd->hdmarx->XferCpltCallback = SD_DMAReceiveCplt; 在SD_DMAReceiveCplt方法中最后調用了HAL的回調HAL_SD_RxCpltCallback(hsd);而此方法又空，和希望的回調基本同名BSP_SD_ReadCpltCallback。所以把讀寫都放到此方法里（文件stm32f4xx_hal_sd.c 頭加入extern void BSP_SD_ReadCpltCallback(void); extern void BSP_SD_WriteCpltCallback(void);）至此，Open方法過去了，但寫方法一直失敗，原因是HAL_SD_TxCpltCallback居然沒地方調用，放到方法SD_DMATransmitCplt里，寫一次后返回HAL_OK，但hsd->State一直是busy，導致下次讀直接返回HAL_ERROR，再次在方法SD_DMATransmitCplt中添加hsd->State = HAL_SD_STATE_READY;至此SD卡讀寫正常。

總結一下生成代碼后的改動：

stm32f4xx_hal_sd.c

 //dp:add at2018.6.20

extern void BSP_SD_ReadCpltCallback(void);

extern void BSP_SD_WriteCpltCallback(void);

/**

  * @brief Tx Transfer completed callbacks

  * @param hsd Pointer to SD handle

  * @retval None

  */

 __weak void HAL_SD_TxCpltCallback(SD_HandleTypeDef *hsd)

{

  /* Prevent unused argument(s) compilation warning */

  //UNUSED(hsd);

    //dp:add

    BSP_SD_WriteCpltCallback();

  /* NOTE : This function should not be modified, when the callback is needed,

            the HAL_SD_TxCpltCallback can be implemented in the user file

   */

}

/**

  * @brief Rx Transfer completed callbacks

  * @param hsd Pointer SD handle

  * @retval None

  */

__weak void HAL_SD_RxCpltCallback(SD_HandleTypeDef *hsd)

{

  /* Prevent unused argument(s) compilation warning */

  //UNUSED(hsd);

    //dp:add

    BSP_SD_ReadCpltCallback();

  /* NOTE : This function should not be modified, when the callback is needed,

            the HAL_SD_RxCpltCallback can be implemented in the user file

   */

}

/**

  * @brief  DMA SD transmit process complete callback

  * @param  hdma DMA handle

  * @retval None

  */

static void SD_DMATransmitCplt(DMA_HandleTypeDef *hdma)

{

  SD_HandleTypeDef* hsd = (SD_HandleTypeDef* )(hdma->Parent);

  /* Enable DATAEND Interrupt */

  __HAL_SD_ENABLE_IT(hsd, (SDIO_IT_DATAEND));

    //dp:add

    hsd->State = HAL_SD_STATE_READY;

    HAL_SD_TxCpltCallback(hsd);

}

例子程序：試了一下128的數組沒問題，然后寫到外擴SRAM里，再寫入SD卡，再讀128也沒問題，最后的長度判斷請忽略

/**

  ******************************************************************************

  * @file    xx_module_debug.c

  * @author  deep

  * @version V1.0.0

  * @date    2018.6.14

  * @brief   debug module

  ******************************************************************************

  */

#include "main.h"

#include "ff.h"

#include "string.h"

#include "xx_base_types.h"

U32 m_sram_addr = 0x64000000;

void xx_fill_sram(void);

FATFS fs;

FIL fil;

char sd_file_name[] = "hd_sd_test.txt";

extern void _Error_Handler(char *file, int line);

extern uint8_t retSD;

void hd_sd_file_read_write(void)

{

    //char szwrite[128];

    char szread[128];

    U32 bytewritten;

    U32 byteread;

    U32 ADD = m_sram_addr;

    if (retSD != 0)

    {

        _Error_Handler(__FILE__, __LINE__);

    }

    hd_fill_sram();

    retSD = f_mount(&fs, "", 0);

    if (retSD)

    {

        _Error_Handler(__FILE__, __LINE__);

    }

    retSD = f_open(&fil, sd_file_name, FA_CREATE_ALWAYS | FA_WRITE);

    if (retSD)

    {

        _Error_Handler(__FILE__, __LINE__);

    }

    //strcpy(szwrite, " This function is called in f_mount() function to create a new !!\n");

    //retSD = f_write(&fil, (void *)szwrite, strlen(szwrite), (void *)&bytewritten);

    retSD = f_write(&fil, (void *)ADD, 512, (void *)&bytewritten);

    if (retSD)

    {

        _Error_Handler(__FILE__, __LINE__);

    }

    retSD = f_write(&fil, (void *)(ADD + 512), 512, (void *)&bytewritten);

    if (retSD)

    {

        _Error_Handler(__FILE__, __LINE__);

    }

    retSD = f_write(&fil, (void *)(ADD + 512), 512, (void *)&bytewritten);

    if (retSD)

    {

        _Error_Handler(__FILE__, __LINE__);

    }

    retSD = f_close(&fil);

    if (retSD)

    {

        _Error_Handler(__FILE__, __LINE__);

    }

    retSD = f_open(&fil, sd_file_name, FA_READ);

    if (retSD)

    {

        _Error_Handler(__FILE__, __LINE__);

    }

    retSD = f_read(&fil, szread, sizeof(szread), (U32 *)&byteread);

    if (retSD)

    {

        _Error_Handler(__FILE__, __LINE__);

    }

    retSD = f_close(&fil);

    if (retSD)

    {

        _Error_Handler(__FILE__, __LINE__);

    }

    if (byteread == bytewritten)

    {

        printf("FATFS OK!!!!!!!!!");

    }

    else

    {

        printf("FATFS ERROR, ERROR, ERROR!");

    }

}

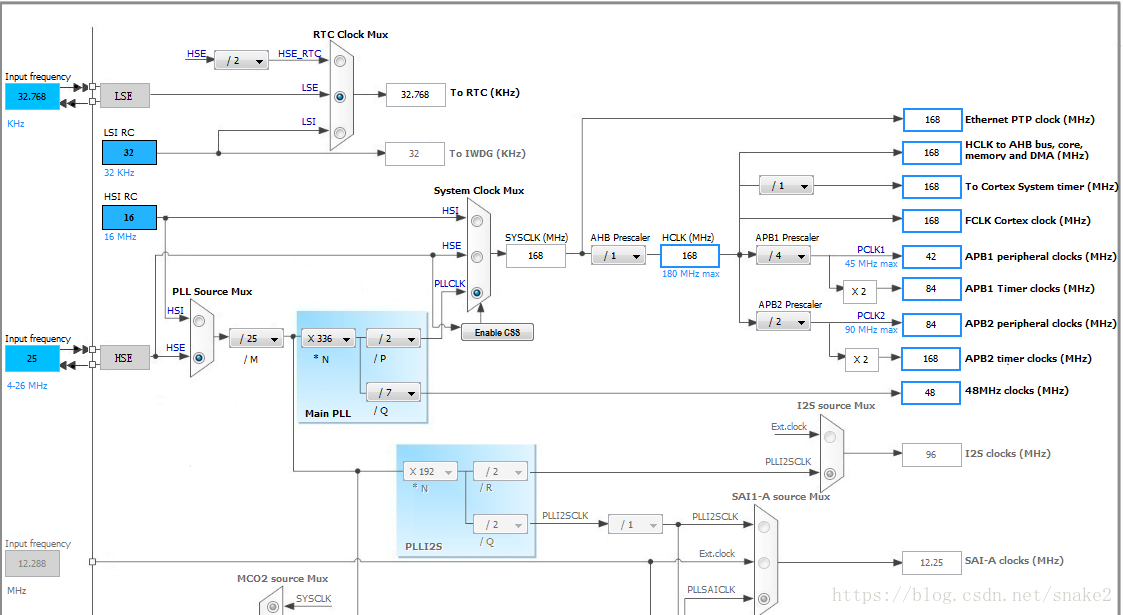

時鐘設置

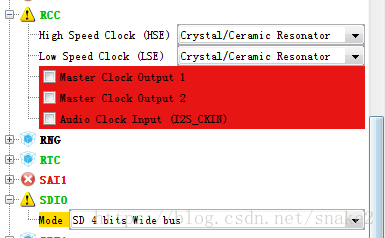

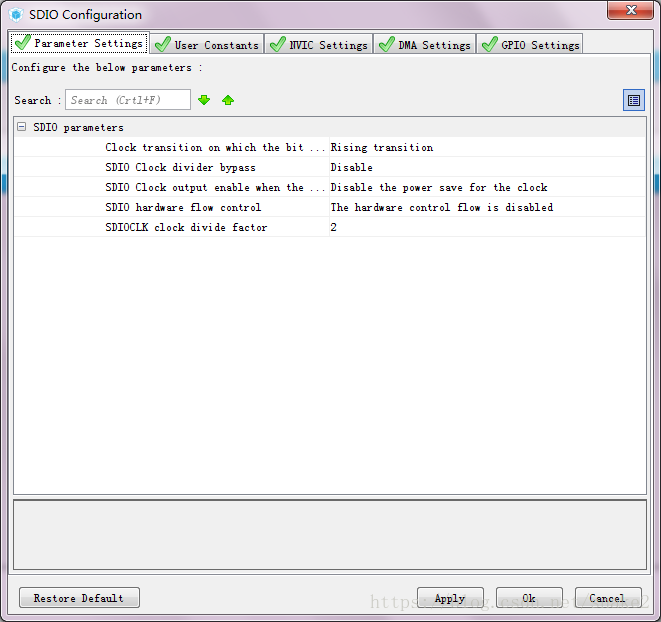

SDIO設置

單次寫操作大于512會出錯，暫時沒去糾結原因，回頭更新了版本再試。

-------------------------------------------------------------------------------------------------------

2018.6.21 發現個很弱的弱函數標示，一直沒有注意

__weak void HAL_SD_TxCpltCallback(SD_HandleTypeDef *hsd)

注：

weak 顧名思義是“弱”的意思，所以如果函數名稱前面加上__weak 修飾符，我們一般稱這個函數為“弱函數”。

加上了__weak 修飾符的函數，用戶可以在用戶文件中重新定義一個同名函數，最終編譯器編譯的時候，會選擇用戶定義的函數，如果用戶沒有重新定義這個函數，

那么編譯器就會執行__weak 聲明的函數，并且編譯器不會報錯。

所以最終更改，在文件 sd_diskio.c 中末尾加入：

/* USER CODE BEGIN lastSection */

/* can be used to modify / undefine previous code or add new code */

void HAL_SD_TxCpltCallback(SD_HandleTypeDef *hsd)

{

    BSP_SD_WriteCpltCallback();

}

void HAL_SD_RxCpltCallback(SD_HandleTypeDef *hsd)

{

     BSP_SD_ReadCpltCallback();

}

/* USER CODE END lastSection */

SD_DMATransmitCplt 方法中的添加暫時沒找到好辦法，防止生成時覆蓋。
