主機環境：Windows 7 SP1

開發環境：MDK5.14

目標板：ST NUCLEO-F303RE

TFT型號：2.4英寸,帶觸摸,SD卡,240*320分辨率,26萬色

驅動IC:ILI9325

ST庫版本：STM32Cube_FW_F3_V1.1.0

SD卡：Kingston 16GB Micro SDHC Class 10

本TFT模塊是帶有SD卡插槽的，之前連線一直沒接，現在可以使用了，對于該TFT模塊來說一副圖片需要的空間為150K(240*320*2)，如果圖片都存入FALSH空間肯定是存放不了多少圖片資源的，因此我們可以把圖片資源存入SD卡中等到需要時再從SD卡讀取來顯示，這樣只要SD卡空間夠大我們就可以顯示很多圖片資源了，因此來研究看SD卡的讀寫吧，這里是沒有為SD卡做文件系統的，那個是以后的事情了。

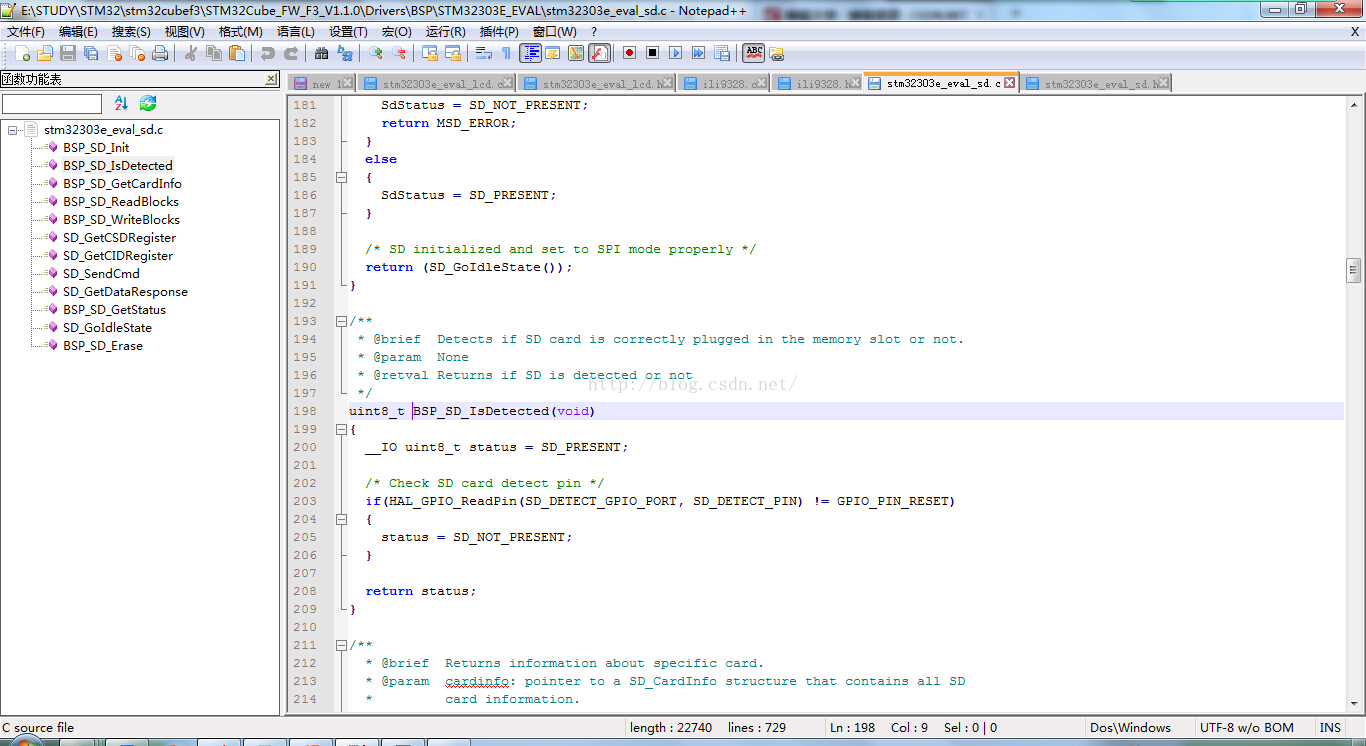

對于SD卡的操作跟LCD類似，EVAL的固件庫里面同樣有寫好了的SD庫函數stm32303e_eval_sd.c/h,如下

基于SD卡資料文檔配合庫函數就可以完成我們SD卡的操作了，由于NUCLEO-F303RE的SPI1接口中的MOSI腳被用于LED2的操作，因此這里使用IO口模擬SPI通信來對SD卡進行操作，接口聲明如下

#define SPI_SDCARD_SCK_GPIO_CLK_ENABLE() __GPIOC_CLK_ENABLE()

#define SPI_SDCARD_MISO_GPIO_CLK_ENABLE() __GPIOC_CLK_ENABLE()

#define SPI_SDCARD_MOSI_GPIO_CLK_ENABLE() __GPIOC_CLK_ENABLE()

#define SPI_SDCARD_SCK_PIN                 GPIO_PIN_6

#define SPI_SDCARD_SCK_GPIO_PORT           GPIOC

#define SPI_SDCARD_MISO_PIN                 GPIO_PIN_8

#define SPI_SDCARD_MISO_GPIO_PORT           GPIOC

#define SPI_SDCARD_MOSI_PIN                 GPIO_PIN_5

#define SPI_SDCARD_MOSI_GPIO_PORT           GPIOC

#define SPI_SDCARD_nCS_PIN GPIO_PIN_9

#define SPI_SDCARD_nCS_GPIO_PORT GPIOC

#define SPI_SDCARD_nCS_Set_Low() (GPIOC->BRR = GPIO_PIN_9)

#define SPI_SDCARD_nCS_Set_High() (GPIOC->BSRRL = GPIO_PIN_9)

#define SPI_SDCARD_SCK_Set_Low() {__NOP();__NOP(); \

__NOP();__NOP(); \

GPIOC->BRR = GPIO_PIN_6; \

__NOP();__NOP(); \

__NOP();__NOP();}

#define SPI_SDCARD_SCK_Set_High() {__NOP();__NOP(); \

__NOP();__NOP(); \

GPIOC->BSRRL = GPIO_PIN_6; \

__NOP();__NOP();}

#define SPI_SDCARD_MOSI_Set_Low() (GPIOC->BRR = GPIO_PIN_5)

#define SPI_SDCARD_MOSI_Set_High() (GPIOC->BSRRL = GPIO_PIN_5)

#define SPI_SDCARD_MISO_Read() (GPIOC->IDR & GPIO_PIN_8)

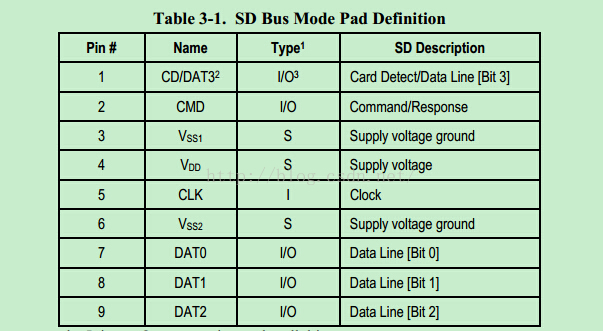

SD卡是有9個引腳的，分配如下

當使用SPI模式時我們只用到了4個引腳，CLK、CS、DataIn、DataOut

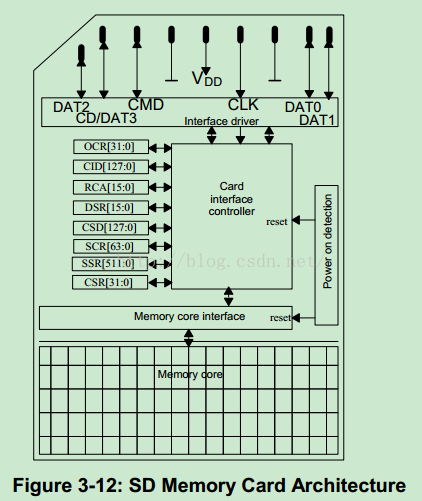

SD里面是有一個接口控制器的，如下圖

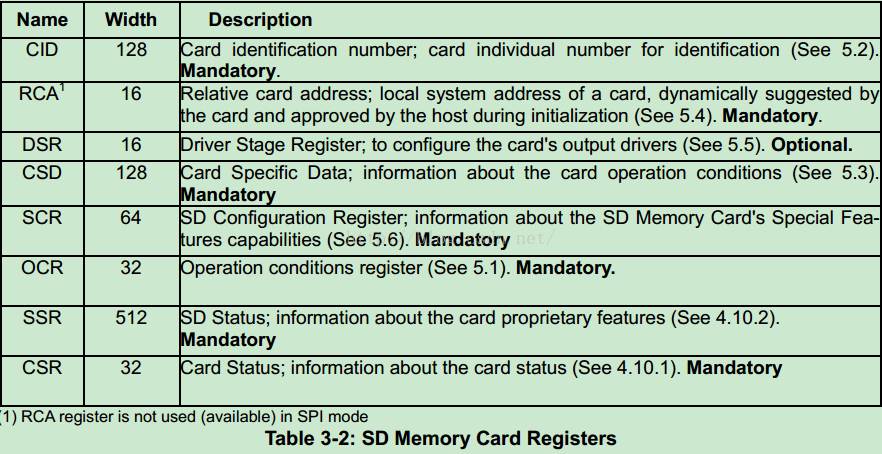

接口里面有7個寄存器CID、RCA、SCD、SCR、OCR、CSR(Card Status)、SSR(SD Status)。

但是這些寄存器在不同的模式下有些許不同，大體上是一致的，SPI模式下RCA寄存器是不支持的。上面5個寄存器的內容有很多，也很重要，文檔提了一大坨，用到時再來看吧。

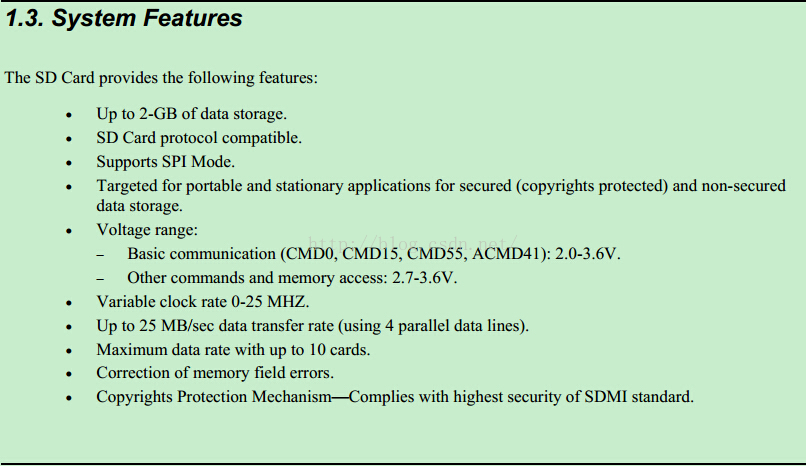

SD卡系統特性如下

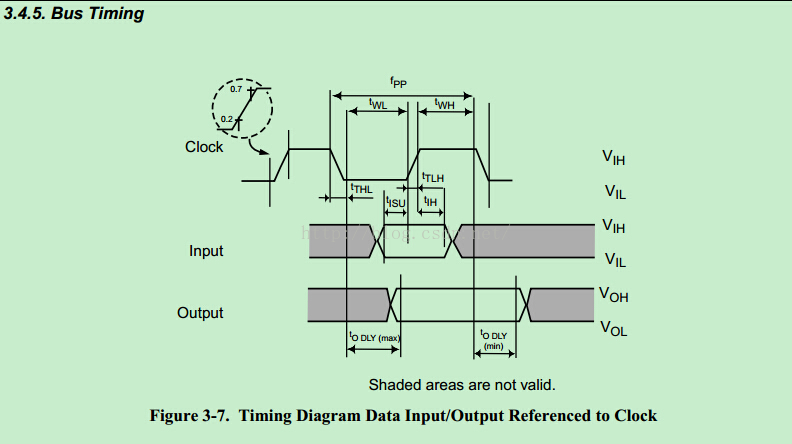

時鐘限制在0~25MHz，電壓限制在2.0~3.6V，一般是使用3.3V供電電壓。在使用SPI通信時數據在CLK的上升沿鎖存，CLK空閑狀態是低電平，MOSI在空閑狀態下為1

SDCard的通訊協議分三塊Command、Response、Data-block，形式如下：

發送一個命令后SD卡的控制器回返回一個response，之后傳輸數據且?guī)в?a href="http://www.weightgang.cn/zhuanti/LS4GuD" style="color:#4595e6;" target="_blank">CRC校驗碼。但是SPI模式下CRC校驗?zāi)J(rèn)是禁止的。

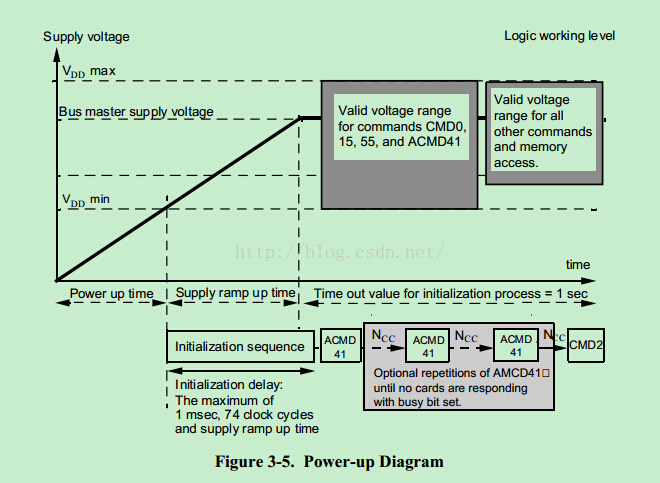

SD卡上電初始化時序

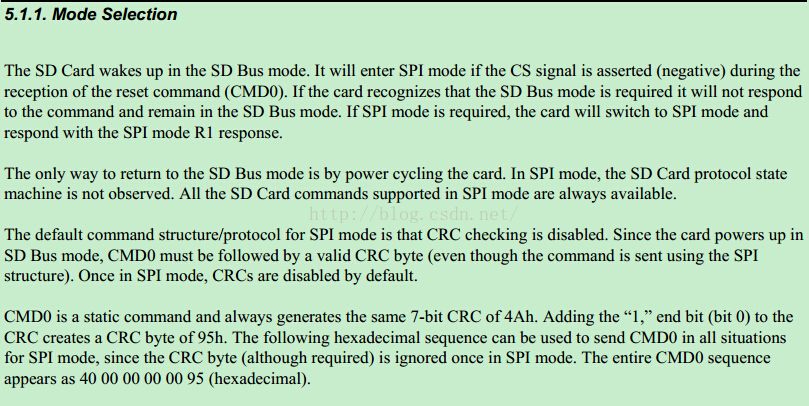

上電時需要74個時鐘周期來穩定。SD卡在上電后默認是SD模式，要想使用SPI模式需要發送命令給SD卡的控制器來進行模式切換

即上電之后需要發送CMD0命令來實現模式的切換，文中提到雖然SPI模式下CRC校驗是禁止的，但是CMD0命令的發送還是要帶上正確的7位CRC校驗值0x4A，畢竟此時還不是SPI模式，發送CMD0命令完畢后，SD卡會進入SPI模式同時會返回一個R1 response(0x01)。SD卡是支持單block的讀寫和多blocks讀寫。之前已經看到了單block的讀操作，現在看以下多block的讀操作：

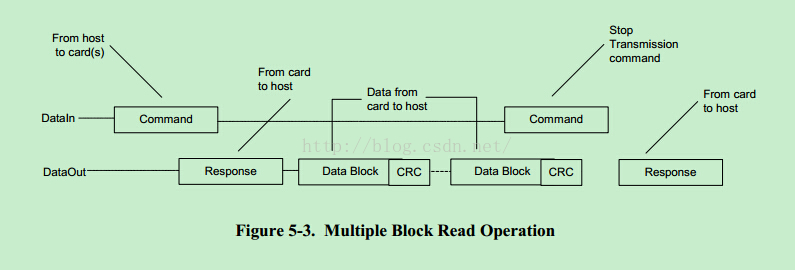

多block讀和單block讀基本相似，唯一不同的是多block讀在最后需要發送一個Stop命令(CMD12)，再來看以下寫操作

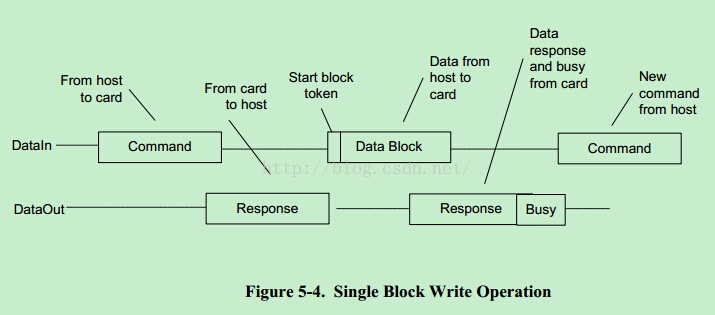

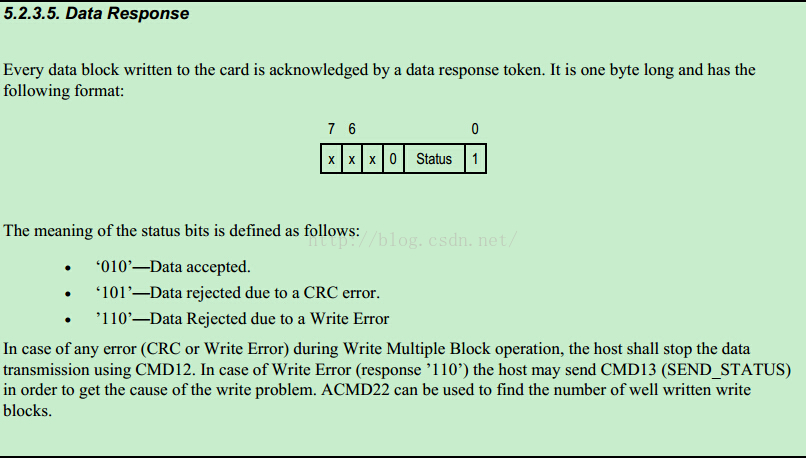

寫操作與讀操作類似，但是讀操作的頻率是大于寫操作的頻率，因?yàn)閿?shù)據一般都在SD卡中寫好了的。寫操作需要注意的是數據寫完之后MCU需要去發送SEND_STATUS命令CMD13來檢測數據寫入是否正確。此外還有讀取CID/CSD寄存器命令，SPI模式下與SD模式下讀取寄存器是不一樣的。

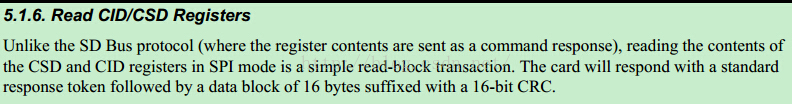

在SPI模式下讀取寄存器跟讀取block數據是一致的。

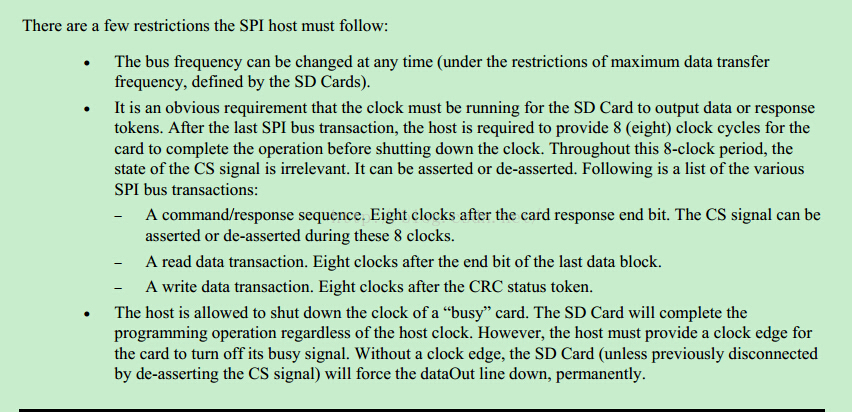

SPI通信還需要注意以下幾點：

即所有操作完畢后，MCU仍需要提供8個clock給SD控制器以便其在MCU停止時鐘之前完成其操作。以上是SD卡在SPI模式下的操作流程，下面就說說其命令格式

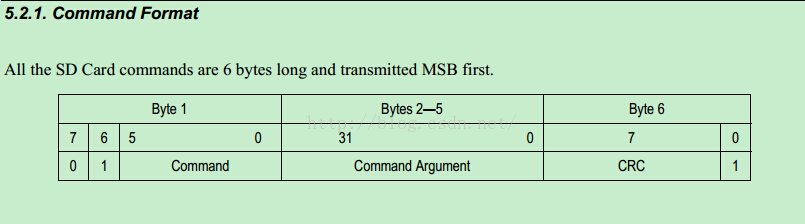

命令共有6個字節，且以MSB形式傳輸，第一個字節為Command后面會提到命令列表，bit[7:6]=01b固定，即Command只占用了6個字節，即最多有64個命令；中間4個字節為命令參數(Command Argument)命令不需要參數時該值為0，最后一個字節為CRC值，bit[0]=1b固定，不使用CRC時寫1即可，前面提到使SD卡進入SPI模式是發送CMD1其CRC值為0x4A(1001010b),再加上bit[0]=1即為10010101b，CMD1不需要參數，因此具體發送的數據為0x40 0x00 0x00 0x00 0x00 0x95。文檔中亦給出了CRC的計算方式

由于SPI模式下CRC默認禁止了就沒去仔細研究這個，以后用到了再細看吧。SD卡的命令分為了10類：class0-class9

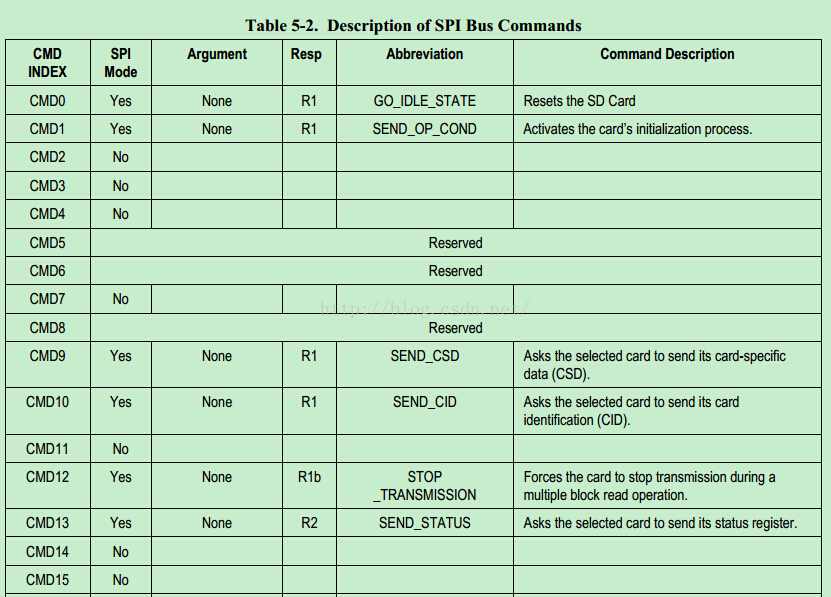

命令列表如下

由于命令列表比較長，意思一下就行了。用到的時候再查文檔就可以了。

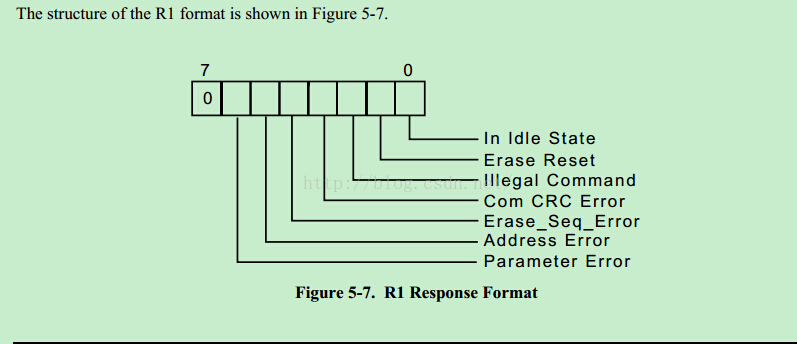

來看以下SPI的回碼R1

R1是用于響應Command(除了SEND_STATUS之外)，最高位固定為0，response還有R1b、R2、R3，此外還有data response如下

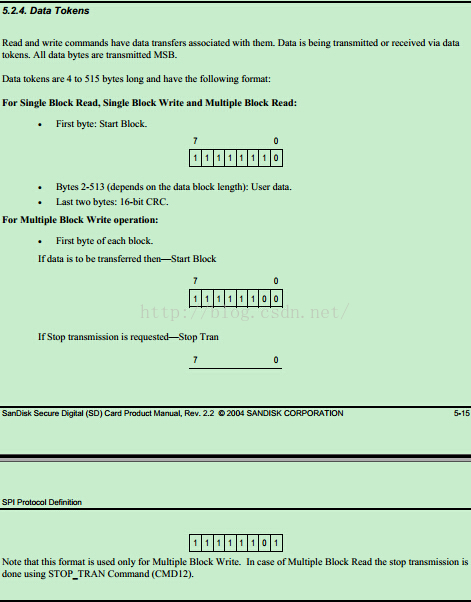

data token如下

還有data err token等，這里就不細說了，不然太冗長了。。。，開始對比EVAL的庫函數以及文檔來編輯我們的SD卡操作，首先是SPI的驅動函數

由于是模擬spi因此只需要初始化io口就夠了

/**********************************************************************

函數:HAL_SPI_SDCARD_MspInit()

函數作用:sd卡spi資源初始化

參數:無

返回值:無

上一版本:無

當前版本:1.0

作者:anobodykey

最后修改時間:2015-08-02

說明: SD卡通訊接口為模擬SPI

**********************************************************************/

void HAL_SPI_SDCARD_MspInit(void)

{

GPIO_InitTypeDef  GPIO_InitStruct;

SPI_SDCARD_SCK_GPIO_CLK_ENABLE();

SPI_SDCARD_MISO_GPIO_CLK_ENABLE();

SPI_SDCARD_MOSI_GPIO_CLK_ENABLE();

SPI_SDCARD_nCS_GPIO_CLK_ENABLE();

GPIO_InitStruct.Pin  = SPI_SDCARD_SCK_PIN;

GPIO_InitStruct.Mode      = GPIO_MODE_OUTPUT_PP;

GPIO_InitStruct.Pull      = GPIO_PULLUP;

GPIO_InitStruct.Speed     = GPIO_SPEED_HIGH;

HAL_GPIO_Init(SPI_SDCARD_SCK_GPIO_PORT, &GPIO_InitStruct);

GPIO_InitStruct.Pin  = SPI_SDCARD_MOSI_PIN;

HAL_GPIO_Init(SPI_SDCARD_MOSI_GPIO_PORT, &GPIO_InitStruct);

GPIO_InitStruct.Pin  = SPI_SDCARD_nCS_PIN;

HAL_GPIO_Init(SPI_SDCARD_nCS_GPIO_PORT, &GPIO_InitStruct);

GPIO_InitStruct.Pin  = SPI_SDCARD_MISO_PIN;

GPIO_InitStruct.Mode  = GPIO_MODE_INPUT;

HAL_GPIO_Init(SPI_SDCARD_MISO_GPIO_PORT, &GPIO_InitStruct);

}

其讀、寫、初始化操作如下

/**********************************************************************

函數:SPI_SDCARD_Init()

函數作用:sd卡spi初始化

參數:無

返回值:無

上一版本:無

當前版本:1.0

作者:anobodykey

最后修改時間:2015-08-02

說明: SD卡通訊接口為模擬SPI

**********************************************************************/

void SPI_SDCARD_Init(void)

{

HAL_SPI_SDCARD_MspInit();

SPI_SDCARD_nCS_Set_High();

SPI_SDCARD_SCK_Set_Low();

SPI_SDCARD_MOSI_Set_High();

}

/**********************************************************************

函數:SPI_SDCARD_Write()

函數作用:SPI SDCARD發送一個字節數據

參數:

uint8_t value----------------------------待發送的字節數據

返回值:無

上一版本:無

當前版本:1.0

作者:anobodykey

最后修改時間:2015-07-31

說明: 上升沿鎖存數據,MSB

**********************************************************************/

void SPI_SDCARD_Write(uint8_t value)

{

uint8_t i = 0;

for(i = 0; i < 8; i++)

{

SPI_SDCARD_SCK_Set_Low();

if(value&0x80)

{

SPI_SDCARD_MOSI_Set_High();

}

else

{

SPI_SDCARD_MOSI_Set_Low();

}

value<<=1;

SPI_SDCARD_SCK_Set_High();//鎖存數據

}

SPI_SDCARD_MOSI_Set_High();//釋放數據總線

}

/**********************************************************************

函數:SPI_SDCARD_Read()

函數作用:SPI SDCARD接收一個字節數據

參數:無

返回值:讀取的字節內容

上一版本:無

當前版本:1.0

作者:anobodykey

最后修改時間:2015-08-02

說明: 上升沿鎖存數據,MSB

**********************************************************************/

uint8_t SPI_SDCARD_Read(void)

{

uint8_t i = 0,value = 0;

for(i = 0; i < 8; i++)

{

SPI_SDCARD_SCK_Set_Low();

SPI_SDCARD_SCK_Set_High();//鎖存數據

value<<=1;

if(SPI_SDCARD_MISO_Read())

{

value|=0x01;

}

}

return value;

}

spi驅動搞完后就是我們的SDCARD操作了，首先是初始化

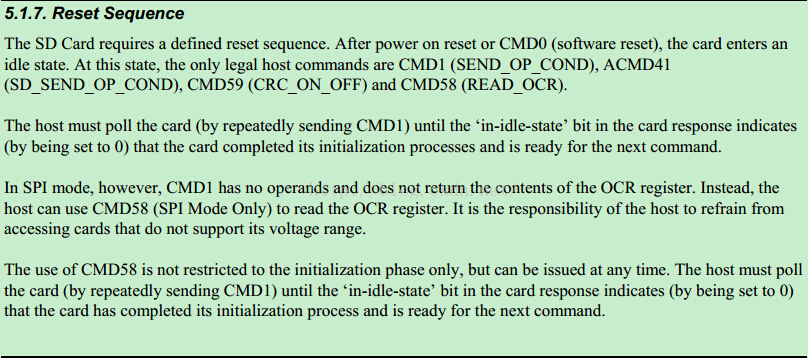

這里有個提示當SD卡處于IDLE模式時只有CMD1、ACMD41、CDM59、CDM58命令是有效的，MCU需持續的發送CMD1命令，直到SD卡退出IDLE模式

拷貝EVAL庫函數中的命令列表以及response碼如下

#define SDCARD_DUMMY_BYTE 0xFF

/**

  * @brief  Commands: CMDxx = CMD-number | 0x40

  */

#define SDCARD_CMD_GO_IDLE_STATE           0   /* CMD0 = 0x40 */

#define SDCARD_CMD_SEND_OP_COND           1   /* CMD1 = 0x41 */

#define SDCARD_CMD_SEND_CSD               9   /* CMD9 = 0x49 */

#define SDCARD_CMD_SEND_CID               10  /* CMD10 = 0x4A */

#define SDCARD_CMD_STOP_TRANSMISSION       12  /* CMD12 = 0x4C */

#define SDCARD_CMD_SEND_STATUS             13  /* CMD13 = 0x4D */

#define SDCARD_CMD_SET_BLOCKLEN           16  /* CMD16 = 0x50 */

#define SDCARD_CMD_READ_SINGLE_BLOCK       17  /* CMD17 = 0x51 */

#define SDCARD_CMD_READ_MULT_BLOCK         18  /* CMD18 = 0x52 */

#define SDCARD_CMD_SET_BLOCK_COUNT         23  /* CMD23 = 0x57 */

#define SDCARD_CMD_WRITE_SINGLE_BLOCK     24  /* CMD24 = 0x58 */

#define SDCARD_CMD_WRITE_MULT_BLOCK       25  /* CMD25 = 0x59 */

#define SDCARD_CMD_PROG_CSD               27  /* CMD27 = 0x5B */

#define SDCARD_CMD_SET_WRITE_PROT         28  /* CMD28 = 0x5C */

#define SDCARD_CMD_CLR_WRITE_PROT         29  /* CMD29 = 0x5D */

#define SDCARD_CMD_SEND_WRITE_PROT         30  /* CMD30 = 0x5E */

#define SDCARD_CMD_SDCARD_ERASE_GRP_START   32  /* CMD32 = 0x60 */

#define SDCARD_CMD_SDCARD_ERASE_GRP_END     33  /* CMD33 = 0x61 */

#define SDCARD_CMD_UNTAG_SECTOR           34  /* CMD34 = 0x62 */

#define SDCARD_CMD_ERASE_GRP_START         35  /* CMD35 = 0x63 */

#define SDCARD_CMD_ERASE_GRP_END           36  /* CMD36 = 0x64 */

#define SDCARD_CMD_UNTAG_ERASE_GROUP       37  /* CMD37 = 0x65 */

#define SDCARD_CMD_ERASE                   38  /* CMD38 = 0x66 */

typedef enum

{

/**

  * @brief  SD reponses and error flags

  */

SDCARD_RESPONSE_NO_ERROR      = (0x00),

SDCARD_IN_IDLE_STATE          = (0x01),

SDCARD_ERASE_RESET            = (0x02),

SDCARD_ILLEGAL_COMMAND        = (0x04),

SDCARD_COM_CRC_ERROR          = (0x08),

SDCARD_ERASE_SEQUENCE_ERROR   = (0x10),

SDCARD_ADDRESS_ERROR          = (0x20),

SDCARD_PARAMETER_ERROR        = (0x40),

SDCARD_RESPONSE_FAILURE       = (0xFF),

/**

* @brief  Data response error

*/

SDCARD_DATA_OK                = (0x05),

SDCARD_DATA_CRC_ERROR         = (0x0B),

SDCARD_DATA_WRITE_ERROR       = (0x0D),

SDCARD_DATA_OTHER_ERROR       = (0xFF)

}SDCARD_Info;

這些都是我們后面要用到的，初始化SD卡就要發送命令，且要獲取響應碼，因此編輯SDCARD_WriteCmd函數先

/**********************************************************************

函數:SDCARD_WriteCmd()

函數作用:發送SD卡命令

參數:

uint8_t cmd---------------------------------------發送的命令

uint32_t args-----------------------------------------命令參數

uint8_t crc_value--------------------------------------CRC校驗碼

返回值:無

上一版本:無

當前版本:1.0

作者:anobodykey

最后修改時間:2015-08-02

說明: 需使用SPI模式對SD卡進行讀寫操作

**********************************************************************/

void SDCARD_WriteCmd(uint8_t cmd, uint32_t args, uint8_t crc_value)

{

uint8_t i = 0x00;

uint8_t frame[6];

/* Prepare Frame to send */

frame[0] = (cmd | 0x40);   /* Construct byte 1 */

frame[1] = (uint8_t)(args >> 24); /* Construct byte 2 */

frame[2] = (uint8_t)(args >> 16); /* Construct byte 3 */

frame[3] = (uint8_t)(args >> 8);   /* Construct byte 4 */

frame[4] = (uint8_t)(args);   /* Construct byte 5 */

frame[5] = (crc_value); /* Construct byte 6 */

/* Send Frame */

for (i = 0; i < 6; i++)

{

SPI_SDCARD_Write(frame[i]); /* Send the Cmd bytes */

}

}

/**********************************************************************

函數:SDCARD_WaitResponse()

函數作用:獲取SD卡回碼

參數:

uint8_t response-----------------------------------指定的回碼

返回值:0:成功-1:失敗

上一版本:無

當前版本:1.0

作者:anobodykey

最后修改時間:2015-08-02

說明: 需使用SPI模式對SD卡進行讀寫操作

**********************************************************************/

int8_t SDCARD_WaitResponse(uint8_t response)

{

uint16_t time_out = 0xFFFF;

/* Check if response is got or a timeout is happen */

while ((SPI_SDCARD_Read() != response) && time_out)

{

time_out--;

}

if (time_out == 0)

{

/* After time out */

return (int8_t)-1;

}

else

{

/* Right response got */

return 0;

}

}

使用這兩個函數就可以實現我們的sd卡初始化了，如下

/**********************************************************************

函數:SDCARD_Init()

函數作用:SD卡初始化

參數:無

返回值:無

上一版本:無

當前版本:1.0

作者:anobodykey

最后修改時間:2015-08-03

說明: 需使用SPI模式對SD卡進行讀寫操作

**********************************************************************/

void SDCARD_Init(void)

{

uint8_t i = 0;

SPI_SDCARD_nCS_Set_High();

//發送80 個clks

for(i = 0; i < 10; i++)

{

SPI_SDCARD_Write(SDCARD_DUMMY_BYTE);

}

SPI_SDCARD_nCS_Set_Low();

SDCARD_WriteCmd(SDCARD_CMD_GO_IDLE_STATE,0x00000000,0x95);

if(0 != SDCARD_WaitResponse(SDCARD_IN_IDLE_STATE))

{

//進入IDLE模式失敗

printf("response err!\r\n");

}

SPI_SDCARD_nCS_Set_High();

SPI_SDCARD_Write(SDCARD_DUMMY_BYTE);

printf("response success!\r\n");

SPI_SDCARD_nCS_Set_Low();

do

{

SDCARD_WriteCmd(SDCARD_CMD_SEND_OP_COND,0x00000000,0xFF);

}while(0 != SDCARD_WaitResponse(SDCARD_RESPONSE_NO_ERROR));

printf("sdcard init over!\r\n");

}

下載代碼到NUCLEO_F303RE目標板運行，發現只輸出了“response success”，SD卡是進入了IDLE模式但是退不出來，理想很豐滿，現實很骨感。。。試過改動一些效果依然，可能是文檔不對頭吧，買TFT模塊提供的SD卡文檔是SanDisk Secure Digital Card product Manual Version2.2還是2004年的，而我的卡是Kingston的，但是找Kingston文檔找不到，就找SD規范組織的一個文檔SD Specifications part1 Physical Layer Simplified Specification Version 4.10這個就比較新了是2013年的,這個文檔就比較全面了，且提出了SDHC、SDXC，SDHC跟SDSC會有些許不同這個看文檔就曉得了。在初始化時有了不同的流程，之前我們?cè)贗DLE模式下不停的發送CMD1來使其退出IDLE模式，行不通。現在來看一下新文檔中有關SD卡初始化的流程

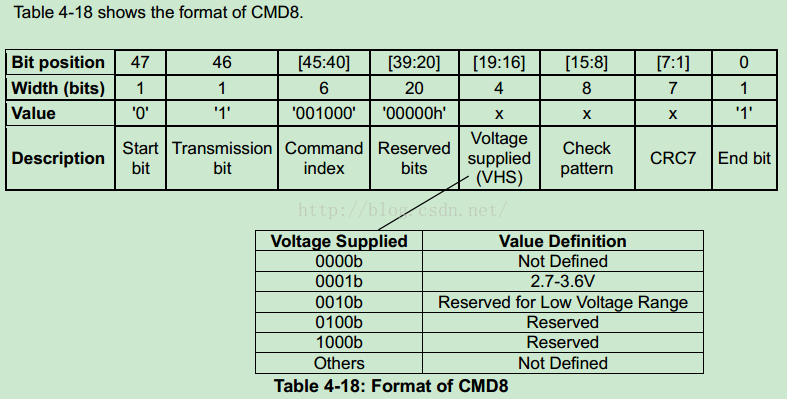

不再是單純的發送CMD1了而是多出了CMD8命令操作，在IDLE模式下發送CMD8命令，該命令是帶有參數的用來確認SD卡的接口操作條件，如果該命令發送完畢后返回illegal command，表明其是Ver1.X規范的SD卡或者不是SD卡，如果該命令響應正確表明該SD卡是符合Ver2.X規范就可以執行其他操作了CMD58、ACMD41。官方文檔中不建議發送CMD1給SD卡了，因?yàn)樵撁詈茈y讓Host分辨出所接的是SD卡還是MMC卡。文檔中提到CMD8命令的CRC是一直使能的，因此CMD8和CMD1一樣，都要帶有正確的CRC值，現在來看一下CMD8的命令詳解

該命令參數中Arg[11:0]為有效位，但重要的是VHS域，來確定電壓提供范圍，這里當然選擇1了——2.7-3.6V，Check pattern為任意值,谷歌一下很多人寫的是0xAA，所以這里就寫一樣的值吧，CRC=0x87，有關CRC的計算可以去網上下載計算工具，有很多，不然手動計算很費力的。CMD8的響應碼為R7，5個字節，如下

現在重寫一下SDCARD_Init函數來看看其返回值

/**********************************************************************

函數:SDCARD_Init()

函數作用:SD卡初始化

參數:無

返回值:無

上一版本:無

當前版本:1.0

作者:anobodykey

最后修改時間:2015-08-05

說明: 需使用SPI模式對SD卡進行讀寫操作

**********************************************************************/

void SDCARD_Init(void)

{

uint8_t i = 0;

SPI_SDCARD_nCS_Set_High();

//發送80 個clks

for(i = 0; i < 10; i++)

{

SPI_SDCARD_Write(SDCARD_DUMMY_BYTE);

}

SPI_SDCARD_nCS_Set_Low();

SDCARD_WriteCmd(SDCARD_CMD_GO_IDLE_STATE,0x00000000,0x95);

if(0 != SDCARD_WaitResponse(SDCARD_IN_IDLE_STATE))

{

//進入IDLE模式失敗

printf("response err!\r\n");

}

SPI_SDCARD_nCS_Set_High();

SPI_SDCARD_Write(SDCARD_DUMMY_BYTE);

printf("response success!\r\n");

SPI_SDCARD_nCS_Set_Low();

SDCARD_WriteCmd(SDCARD_CMD_SEND_IF_COND,0x1AA,0x87);//verify SD Card interface operating condition

while(1)

{

printf("ack:%02X\r\n",SPI_SDCARD_Read());

i++;

if(i >= 255)

{

break;

}

}

printf("sdcard init over!\r\n");

}

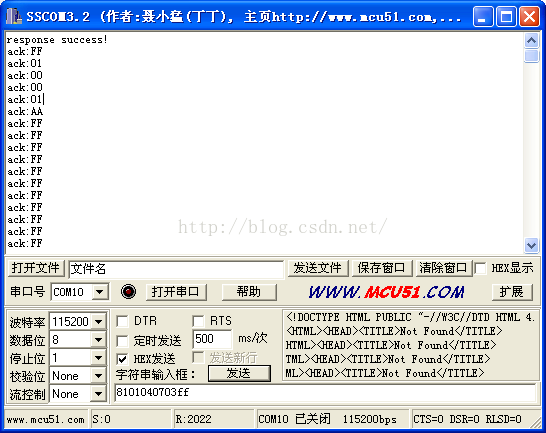

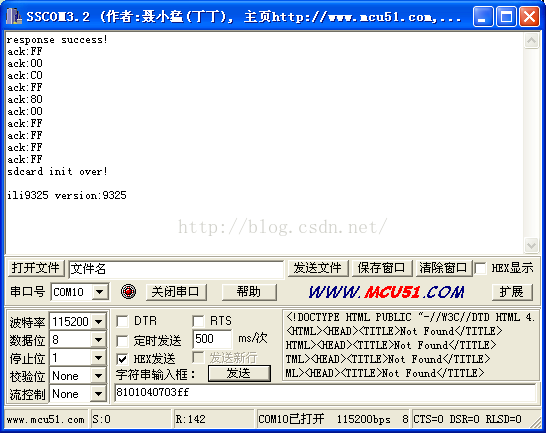

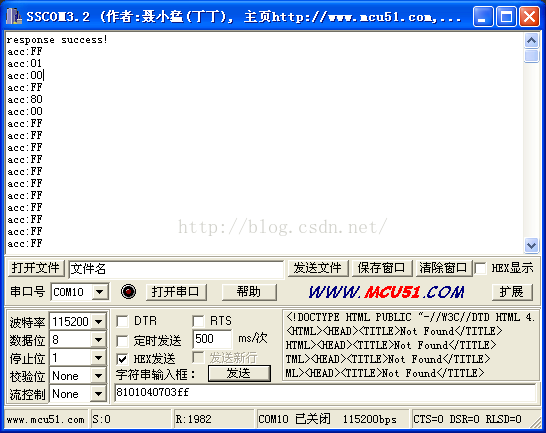

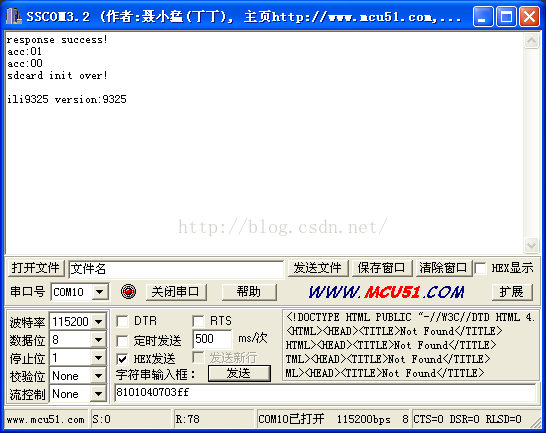

下載到目標板查看串口輸出如下：

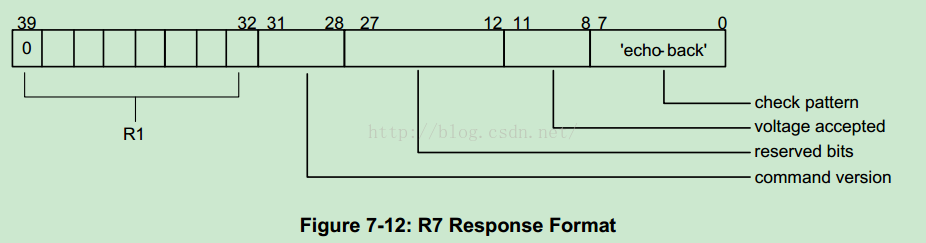

將結果跟R7對比，0xFF是無效值不用去管它，R7=0x01 0x00 0x00 0x01 0xAA共5個字節，第一個字節為R1為IDLE模式，command version=0x00，voltage accepted=0x01，check pattern=0xAA，可以看到返回結果跟文檔匹配。說明SD卡是支持CMD8命令同時可以在該電壓下工作，而且check pattern驗證正確。啊，看到了一絲曙光那。。。

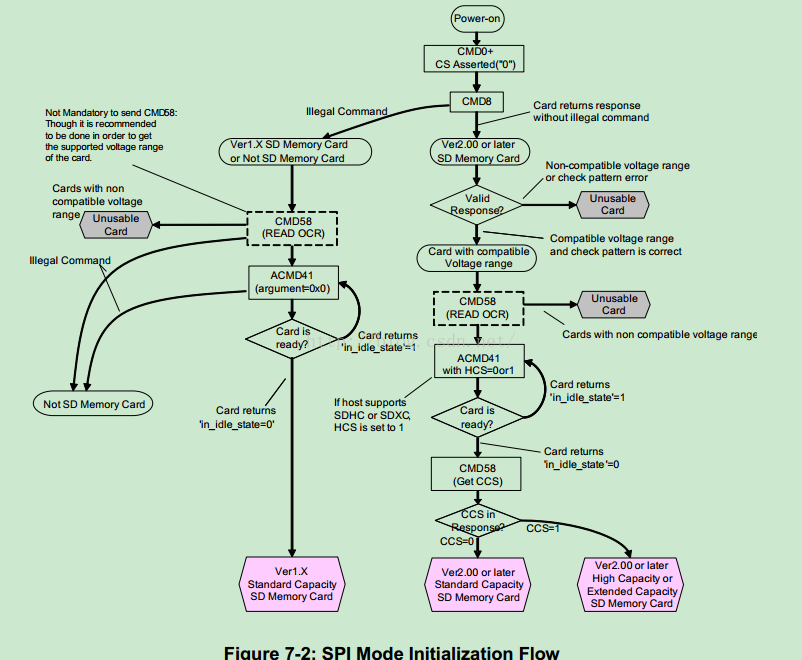

接下來對比前面的SPI模式初始化流程圖該發送CMD58(READ OCR)命令，流程圖中該框框是虛框即該步驟是可以省略的。CMD58命令格式如下：

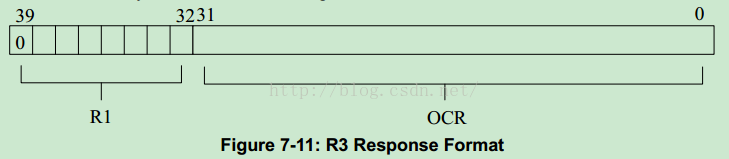

其響應碼為R3，R3的格式如下：

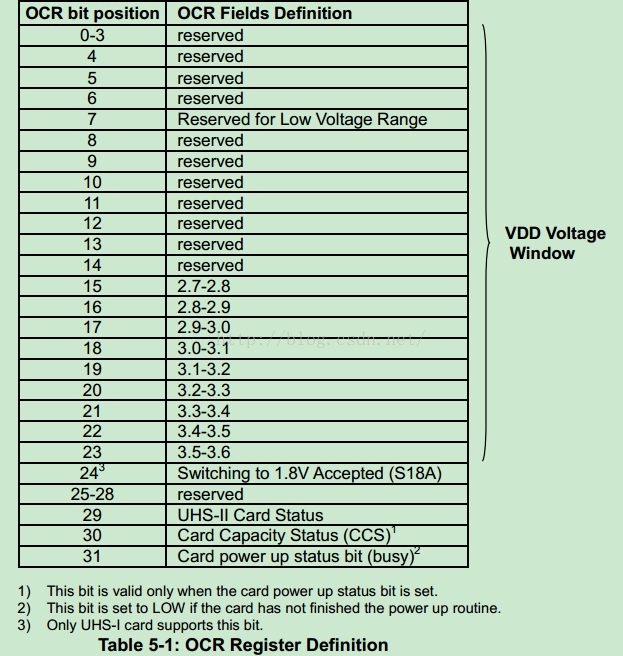

R3回碼由R1+OCR寄存器組成。

編輯SDCARD_Init函數增加讀取OCR寄存器代碼如下

SDCARD_WriteCmd (SDCARD_CMD_READ_OCR,0x00000000,SDCARD_NOCRC_BYTE);//read ocr register

while(1)

{

printf("acc:%02X\r\n",SPI_SDCARD_Read ());

i++;

if(i >= 250)

{

break;

}

}

查看返回值，如下：

在SPI模式下讀取寄存器是跟讀取block數據是一致的，返回值是一個字節響應碼和幾個字節的data block，OCR寄存器的詳細內容如下：

OCR寄存器是32bit共4個字節，對比我們串口收到的回碼：0x01 0x00 0xFF 0x80 0x00，對比OCR寄存器可以發現OCR[23:15]=111111111b。UHS-II Card Status=0(只有UHS-I Card支持此位)，CCS=0，busy=0(上電流程未完成)，此時發送CMD58命令只能確認其電壓范圍無法得知SD卡類型，等SD卡上電初始化完成之后再發送該命令就可以得知SD卡類型了通過CCS位來判斷。CCS=0：SD卡為SDSC，CCS=1：SD卡為SDHC/SDXC。CCS位只在busy=1時有效。因此在上電初始化時我們就省略這一步，直接操作下一步ACMD41命令。ACMD41命令是用來啟動初始化流程并用來檢測SD卡的初始化流程是否完成，文檔中提到CMD8是一定要優先于ACMD41命令發送的，SD卡接收CMD8命令后(如果有效)會擴展CMD58和ACMD41指令。

啟動初始化時用戶需要不斷的發送ACMD41命令給SD卡直到初始化完成即R1=0x00.ACMD41看名字就知道和CMD41不一樣，ACMD41命令是application specific command，在發送該命令之前需要發送CMD55命令（不帶參數）來高速SD卡的控制器下一條命令是application specific command。

ACMD41命令格式如下：

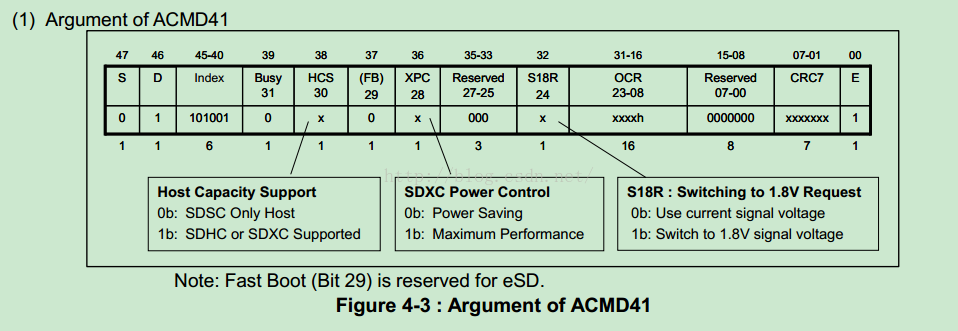

其是帶有參數的，有效參數位為HCS，詳細信息如下

SPI模式下和SD模式下ACMD41的返回不一樣，在SPI模式下我們只需要將HCS位置1即可，表明支持高容量SD卡，再次修改SDCARD_Init函數

while(1)

{

SDCARD_WriteCmd (SDCARD_CMD_APP,0x00000000,SDCARD_NOCRC_BYTE);

SDCARD_GetResponse ();

SDCARD_WriteCmd (SDCARD_ACMD_SEND_OP_COND,0x40000000,SDCARD_NOCRC_BYTE);

while(1)

{

ack = SDCARD_GetResponse ();

printf("acc:%02X\r\n",ack);

i++;

if( i >= 5 || ack == 0x00)

{

break;

}

}

if(ack == 0x00)

{

break;

}

}

查看其返回結果，如下：

已經初始化完畢，現在我們可以執行CMD58命令來檢測SD卡類型，結果如下：

可以看到此時OCR寄存器中CCS位和busy位都是1，即初始化完成且SD卡類型為SDHC/SDXC。整合一下代碼，目前初始化的完整代碼如下

/**********************************************************************
函數:SDCARD_Init()
函數作用:SD卡初始化
參數:無
返回值:無
上一版本:無
當前版本:1.0
作者:anobodykey
最后修改時間:2015-08-05
說明: 需使用SPI模式對SD卡進行讀寫操作
**********************************************************************/
void SDCARD_Init(void)
{
	uint8_t i = 0;
	uint8_t ack = 0;
	SPI_SDCARD_nCS_Set_High();

	//發送80 個clks
	for(i = 0; i < 10; i++)
	{
		SPI_SDCARD_Write(SDCARD_DUMMY_BYTE);
	}

	SPI_SDCARD_nCS_Set_Low();
	SDCARD_WriteCmd(SDCARD_CMD_GO_IDLE_STATE,0x00000000,0x95);

	if(0 != SDCARD_WaitResponse(SDCARD_IN_IDLE_STATE))
	{
		//進入IDLE模式失敗
		printf("response err!\r\n");
	}

	SPI_SDCARD_nCS_Set_High();
	SPI_SDCARD_Write(SDCARD_DUMMY_BYTE);
	printf("response success!\r\n");
	SPI_SDCARD_nCS_Set_Low();

	SDCARD_WriteCmd(SDCARD_CMD_SEND_IF_COND,0x1AA,0x87);//verify SD Card interface operating condition
	ack = SDCARD_GetResponse ();
	if(SDCARD_IN_IDLE_STATE != ack)
	{
		printf("get R1 err!\r\n");
		return;
	}
	ack = SDCARD_GetResponse ();
	ack = SDCARD_GetResponse ();
	ack = SDCARD_GetResponse ();
	if(0x01 != ack)
	{
		printf("can't accept the voltage!\r\n");
		return;
	}
	ack = SDCARD_GetResponse ();
	if(0xAA != ack)
	{
		printf("check pattern err!\r\n");
		return;
	}

	while(1)
	{
		SDCARD_WriteCmd (SDCARD_CMD_APP,0x00000000,SDCARD_NOCRC_BYTE);
		SDCARD_GetResponse ();
		SDCARD_WriteCmd (SDCARD_ACMD_SEND_OP_COND,0x40000000,SDCARD_NOCRC_BYTE);
		while(1)
		{
			ack = SDCARD_GetResponse ();
			i++;
			if( i >= 5 || ack == 0x00)
			{
				break;
			}
		}
		if(ack == 0x00)
		{
			break;
		}
	}

	SDCARD_WriteCmd (SDCARD_CMD_READ_OCR,0x00000000,SDCARD_NOCRC_BYTE);//read ocr register
	ack = SDCARD_GetResponse ();
	ack = SDCARD_GetResponse ();
	SDCARD_GetResponse ();
	SDCARD_GetResponse ();
	SDCARD_GetResponse ();

	SPI_SDCARD_nCS_Set_High ();
	SDCARD_WriteDummy ();

	if(0xC0 == ack)
	{
		printf("sdhc/sdxc init over!\r\n");
	}

}
初始化結果如下：
終于搞定。。。SD卡信息比較大，這個代碼也是弄了三四天了吧大概，初始化完成之后剩下的就是讀寫操作了。這里需要注意的是SDSC卡的block size是可以設定的，而sdhc/sdxc卡的block size是固定512字節的不可修改。讀寫操作又可以參考EVAL庫函數里面的讀寫函數，先看一下讀寫命令格式

可見參數為數據地址，這里SDSC和SDHC/SDXC又不同了，

對于SDSC來說地址單元是字節，對于SDHC/SDXC來說地址單元是block即512字節，(想想也就知道了只有32bit，按字節只能尋址4GB空間)，發送完讀寫命令后除了R1回碼外還有一個start block tokens and stop tran token。如下

我們的讀block函數如下

/**********************************************************************

函數:SDCARD_ReadBlocks()

函數作用:讀取SD卡塊數據

參數:

uint32_t blockStartAddr---------------------------塊的起始地址

uint8_t blockNumbers--------------------------------讀取的塊數

uint8_t *context---------------------------------數據存儲地址

返回值:無

上一版本:無

當前版本:1.0

作者:anobodykey

最后修改時間:2015-08-05

說明: 需使用SPI模式對SD卡進行讀寫操作

**********************************************************************/

int8_t SDCARD_ReadBlocks(uint32_t blockStartAddr, uint8_t blockNumbers, uint8_t *context)

{

uint32_t offset = 0;

uint16_t i = 0;

while(blockNumbers--)

{

SDCARD_WriteDummy ();

SDCARD_WriteCmd (SDCARD_CMD_READ_SINGLE_BLOCK,blockStartAddr+offset,SDCARD_NOCRC_BYTE);

if(0 != SDCARD_WaitResponse (SDCARD_RESPONSE_NO_ERROR))

{

return (int8_t)-1;

}

if(0 != SDCARD_WaitResponse (SDCARD_START_DATA_SINGLE_BLOCK_READ))

{

return (int8_t)-1;

}

for(i = 0; i < SDCARD_BLOCK_SIZE; i++)

{

*context = SPI_SDCARD_Read ();

context++;

}

offset += SDCARD_BLOCK_OFFSET;

/* get CRC bytes (not really needed by us, but required by SD) */

SPI_SDCARD_Read ();

SPI_SDCARD_Read ();

}

SDCARD_WriteDummy ();

return 0;

}

需要注意的是SDCARD_BLOCK_OFFSET在SDHC/SDXC中就不是512而是1了，如果sd卡類型是SDSC的話SDCARD_BLOCK_OFFSET就是可變的，由CMD16指令來確定，默認的話一般是512，

#define SDCARD_DUMMY_BYTE 0xFF

#define SDCARD_NOCRC_BYTE 0xFF

#define SDCARD_BLOCK_SIZE 0x200

#define SDCARD_BLOCK_OFFSET 1

在主函數調用該函數，

SPI_SDCARD_nCS_Set_Low ();

if(0 != SDCARD_ReadBlocks (0x00,1,arr))

{

printf("read err!\r\n");

}

SPI_SDCARD_nCS_Set_High ();

for(i = 0; i < 512; i++)

{

if(0 == i%16)

{

printf("\r\n");

}

printf("%02X ",arr[i]);

}

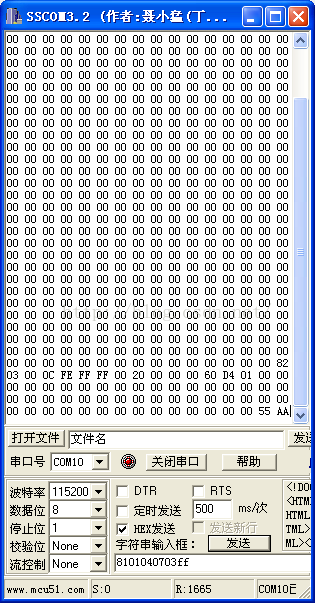

結果如下：

一看到最后的55 AA就曉得這個讀block函數是成功的，這個對比可以將SD卡通過讀卡器查到PC機上然后使用winhex軟件來查看其數據或者通過后面的寫block函數來對比。讀block函數搞定后，寫block就easy了，如下

/**********************************************************************

函數:SDCARD_WriteBlocks()

函數作用:向SD卡寫入塊數據

參數:

uint32_t blockStartAddr---------------------------塊的起始地址

uint8_t blockNumbers--------------------------------寫入的塊數

uint8_t *context---------------------------------數據存儲地址

返回值:無

上一版本:無

當前版本:1.0

作者:anobodykey

最后修改時間:2015-08-05

說明: 需使用SPI模式對SD卡進行讀寫操作

**********************************************************************/

int8_t SDCARD_WriteBlocks(uint32_t blockStartAddr, uint8_t blockNumbers, uint8_t *context)

{

uint16_t i = 0;

uint32_t offset = 0;

uint8_t ack = 0;

while(blockNumbers--)

{

SDCARD_WriteDummy ();

SDCARD_WriteCmd (SDCARD_CMD_WRITE_SINGLE_BLOCK,blockStartAddr+offset,SDCARD_NOCRC_BYTE);

if(0 != SDCARD_WaitResponse (SDCARD_RESPONSE_NO_ERROR))

{

return (int8_t)-1;

}

/* Send the data token to signify the start of the data */

    SPI_SDCARD_Write (SDCARD_START_DATA_SINGLE_BLOCK_WRITE);

for(i = 0; i < SDCARD_BLOCK_SIZE; i++)

{

SPI_SDCARD_Write (*context);

context++;

}

offset+=SDCARD_BLOCK_OFFSET;

    /* get CRC bytes (not really needed by us, but required by SD) */

SPI_SDCARD_Read ();

SPI_SDCARD_Read ();

ack = SDCARD_GetResponse ();//get data response

if(SDCARD_DATA_OK != ack)

{

return (int8_t)-1;

}

}

SDCARD_WriteDummy ();

return 0;

}

在主函數調用該函數，

for(i = 0; i < 512; i++)

{

wri[i] = i;

}

SPI_SDCARD_nCS_Set_Low ();

if(0 != SDCARD_WriteBlocks (0x01,1,wri))

{

printf("write err!\r\n");

}

SPI_SDCARD_nCS_Set_High ();

SPI_SDCARD_nCS_Set_Low ();

if(0 != SDCARD_ReadBlocks (0x01,1,arr))

{

printf("read err!\r\n");

}

SPI_SDCARD_nCS_Set_High ();

for(i = 0; i < 512; i++)

{

if(0 == i%16)

{

printf("\r\n");

}

printf("%02X ",arr[i]);

}

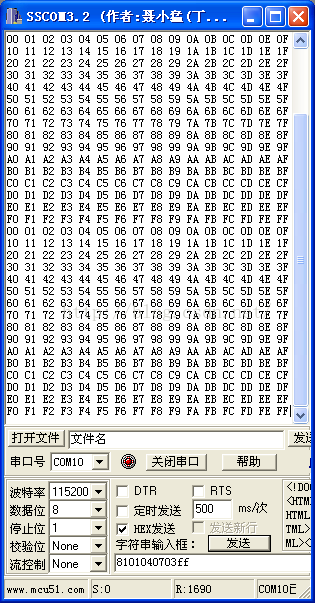

不僅檢測了寫函數同時還檢測了讀函數，測試結果如下：

好了，SD卡的基本讀寫也已經完了，剩下的都是完善代碼了，三四天的感悟：多看文檔尤其是最新的文檔！以上代碼只針對SDHC卡，SDSC卡和SDXC卡由于我沒有所以就沒測試過。。。
