電子系統的功耗可以簡單分為兩部分：動態功耗以及靜態功耗。

      “隨著半導體尺寸越來越低，靜態功耗的影響越來越明顯，有時甚至超過整個系統功耗的50%。”吳蓉，美國國家半導體自適應電壓調節技術應用工程師，日前在EEWORLD承辦的中國電子技術年會低功耗創新設計論壇，舉出手機待機時間的例子，“之前幾年半導體器件尺寸縮小，帶來了明顯的效率改觀，但現階段由于漏電的影響，手機使用時間并沒有明顯的改觀?！?/P>

                   圖一：美國國家半導體亞太區自適應電壓調節技術應用工程師 吳蓉

      正如吳蓉所述，目前芯片級設計已經遇到了瓶頸，工藝的要求令效率提升愈發困難，因此美國國家半導體也開始嘗試著從芯片級廠商向系統級廠商的轉變。AVS (自適應電壓調節)解決方案，或許是其邁向系統級應用廠商的第一步。

      DVS(動態電壓調節)是傳統的預定義電壓頻率組合,即動態電壓調節，通過預特征削減或利用電壓—頻率查找表來調節電壓和頻率，屬于開環方案。而AVS是一種閉環方案，在盡可能降低電源電壓的同時仍能及時完成任務。DVS把電源電壓調節到固定的預特征值，而忽略了進程、溫度和電源的變化。AVS則在確定最佳電源電壓時把所有這些因素都考慮在內，以確保能耗最小化。

      DVS的查找表方式需要軟件進行實現，而AVS技術則是通過硬件實現，完全不需要軟件干預。吳蓉指出客戶購入IP之后，不需要在SoC內部進行任何修改。

      開環方式一旦完成設計、流片之后，電壓是固定的，無法再進行修改。而閉環電路是實時調節的，可以保證系統的靈活性設計。

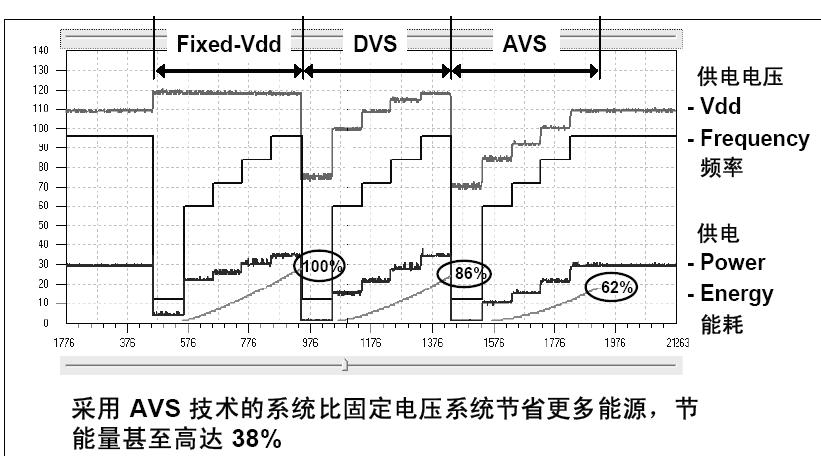

                                   圖二：采用AVS技術帶來了更多的能效

      圖二中所示為三種電壓下的能耗對比，包括固定電壓模式，DVS技術以及AVS技術。實測結果顯示，在相同的頻率下，AVS的供電電壓較之DVS都有著不同程度的降低，而且頻率越高，差距越明顯。實時性是影響電壓的最主要因素，吳蓉解釋道：“AVS的響應速度比較快，另外可以精確調節，而查找表方式只能有部分的預設電壓模式，無法滿足逐級下降的需求?！?/P>

      AVS技術可以滿足各種工藝需要。吳蓉表示，“如果產品工藝進步的話，同樣可以方便地進行移植?！弊?000開始，美國國家半導體就提供了AVS技術平臺，目前低至65nm的產品，都可以采用AVS技術。目前開發出的AVS技術已經可以最多支持四核，擁有20多項專利技術，總計有八家獲得授權使用的公司，據吳蓉透露，目前獲得公開授權的三星公司已經把AVS技術用到其即將量產的處理器當中。

      今年即將推出的APC(電源控制器) 3與APC 2的性能上沒有太大區別，但在接口方面則有了明顯的改進，新的APC可支持MIPI(移動設備產業處理器接口)聯盟以及SPMI(電源管理)標準。這意味著今后美國國家半導體的AVS技術將更大力度支持地移動設備，在追求高速處理的同時盡量延長電池使用壽命。
