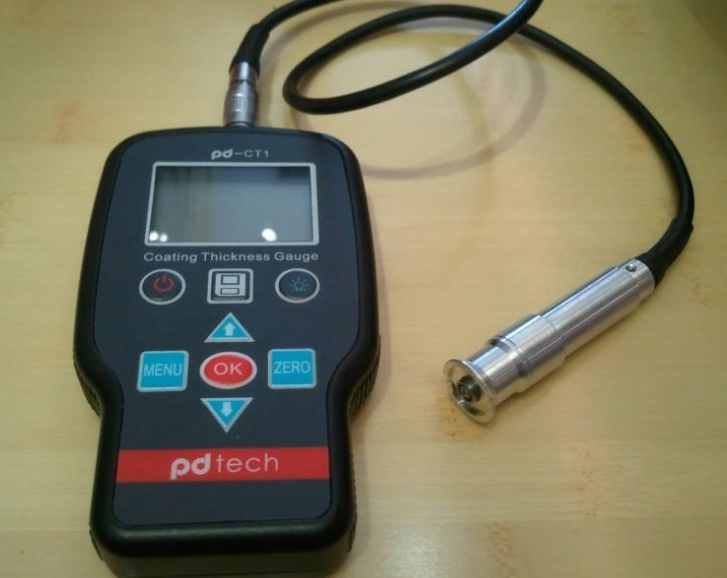

涂層測厚儀使用方法和技巧：在使用涂層波測厚儀時(shí)注意對(duì)儀器的操作步驟及使用技巧，可以大大增加涂層測厚儀的使用壽命和測量的準(zhǔn)確度。超聲波測厚儀使用注意四項(xiàng)：

（1）使用涂層測厚儀測量時(shí)，探頭一定要垂直于被測物的表面；

（2）測量時(shí)不要拖動(dòng)探頭，因?yàn)檫@樣不僅對(duì)探頭會(huì)造成磨損，也不會(huì)得到準(zhǔn)確的測量結(jié)果；

（3）測量時(shí)探頭線在銜接探頭的位置不能過分彎曲及抖動(dòng)（針對(duì)分體式涂層測厚儀），這樣會(huì)影響測試效果，從而得不到準(zhǔn)確而穩(wěn)定的測量結(jié)果；

（4）盡量保證涂層測厚儀為專人使用和保管；如感覺測量結(jié)果偏差比較大時(shí)，請(qǐng)先用隨機(jī)配備的五片塑料校準(zhǔn)片做一輪測試，如偏離允許誤差較遠(yuǎn)則有可能是儀器本身出了問題，需返廠檢修，切記不可自行拆卸自行維修。

超聲波測厚儀使用方法和技巧：

1：工件表面粗糙度過大，造成探頭與接觸面耦合效果差，反射回波低，甚至無法接收到回波信號(hào)。對(duì)于表面銹蝕，耦合效果極差的在役設(shè)備、管道等可通過砂、磨、挫等方法對(duì)表面進(jìn)行處理，降低粗糙度，同時(shí)也可以將氧化物及油漆層去掉，露出金屬光澤，使探頭與被檢物通過耦合劑能達(dá)到很好的耦合效果。

2：工件曲率半徑太小，尤其是小徑管測厚時(shí)，因常用探頭表面為平面，與曲面接觸為點(diǎn)接觸或線接觸，聲強(qiáng)透射率低（耦合不好）?？蛇x用小管徑專用探頭（《6mm ），能較的測量管道等曲面材料。

3：檢測面與底面不平行，聲波遇到底面產(chǎn)生散射，探頭無法接受到底波信號(hào)。

4：鑄件、奧氏體鋼因組織不均勻或晶粒粗大，超聲波在其中穿過時(shí)產(chǎn)生嚴(yán)重的散射衰減，被散射的超聲波沿著復(fù)雜的路徑傳播，有可能使回波湮沒，造成不顯示?？蛇x用頻率較低的粗晶專用探頭（2.5MHz）。

5：探頭接觸面有一定磨損。常用測厚探頭表面為丙烯樹脂，長期使用會(huì)使其表面粗糙度增加，導(dǎo)致靈敏度下降，從而造成顯示不正確?？蛇x用500#砂紙打磨，使其平滑并保證平行度。如仍不穩(wěn)定，則考慮更換探頭。

6：被測物背面有大量腐蝕坑。由于被測物另一面有銹斑、腐蝕凹坑，造成聲波衰減，導(dǎo)致讀數(shù)無規(guī)則變化，在極端情況下甚至無讀數(shù)。

7：被測物體（如管道）內(nèi)有沉積物，當(dāng)沉積物與工件聲阻抗相差不大時(shí)，測厚儀顯示值為壁厚加沉積物厚度。

8：當(dāng)材料內(nèi)部存在缺陷（如夾雜、夾層等）時(shí)，顯示值約為公稱厚度的70%，此時(shí)可用超聲波探傷儀或者帶波形顯示的測厚儀進(jìn)一步進(jìn)行缺陷檢測。

9：溫度的影響。一般固體材料中的聲速隨其溫度升高而降低，有試驗(yàn)數(shù)據(jù)表明，熱態(tài)材料每增加100°C，聲速下降1%。對(duì)于高溫在役設(shè)備常常碰到這種情況。應(yīng)選用高溫專用探頭和高溫耦合劑（300－600°C），切勿使用普通探頭。

10：層疊材料、復(fù)合（非均質(zhì)）材料。要測量未經(jīng)耦合的層疊材料是不可能的，因超聲波無法穿透未經(jīng)耦合的空間，而且不能在復(fù)合（非均質(zhì)）材料中勻速傳播。對(duì)于由多層材料包扎制成的設(shè)備（像尿素高壓設(shè)備），測厚時(shí)要特別注意，測厚儀的示值僅表示與探頭接觸的那層材料厚度。

11：耦合劑的影響。耦合劑是用來排除探頭和被測物體之間的空氣，使超聲波能有效地穿入工件達(dá)到檢測目的。如果選擇種類或使用方法不當(dāng)，將造成誤差或耦合標(biāo)志閃爍，無法測量。因根據(jù)使用情況選擇合適的種類，當(dāng)使用在光滑材料表面時(shí)，可以使用低粘度的耦合劑；當(dāng)使用在粗糙表面、垂直表面及頂表面時(shí)，應(yīng)使用粘度高的耦合劑。高溫工件應(yīng)選用高溫耦合劑。其次，耦合劑應(yīng)適量使用，涂抹均勻，一般應(yīng)將耦合劑涂在被測材料的表面，但當(dāng)測量溫度較高時(shí)，耦合劑應(yīng)涂在探頭上。

12：聲速選擇錯(cuò)誤。測量工件前，根據(jù)材料種類預(yù)置其聲速或根據(jù)標(biāo)準(zhǔn)塊反測出聲速。當(dāng)用一種材料校正儀器后（常用試塊為鋼）又去測量另一種材料時(shí)，將產(chǎn)生錯(cuò)誤的結(jié)果。要求在測量前一定要正確識(shí)別材料，選擇合適聲速。

13：應(yīng)力的影響。在役設(shè)備、管道大部分有應(yīng)力存在，固體材料的應(yīng)力狀況對(duì)聲速有一定的影響，當(dāng)應(yīng)力方向與傳播方向一致時(shí)，若應(yīng)力為壓應(yīng)力，則應(yīng)力作用使工件彈性增加，聲速加快；反之，若應(yīng)力為拉應(yīng)力，則聲速減慢。當(dāng)應(yīng)力與波的傳播方向不一至?xí)r，波動(dòng)過程中質(zhì)點(diǎn)振動(dòng)軌跡受應(yīng)力干擾，波的傳播方向產(chǎn)生偏離。根據(jù)資料表明，一般應(yīng)力增加，聲速緩慢增加。

14：金屬表面氧化物或油漆覆蓋層的影響。金屬表面產(chǎn)生的致密氧化物或油漆防腐層，雖與基體材料結(jié)合緊密，無名顯界面，但聲速在兩種物質(zhì)中的傳播速度是不同的，從而造成誤差，且隨覆蓋物厚度不同，誤差大小也不同。
