LTC4260 具有 I2C 兼容監視功能的正高壓熱插拔控制器的典型應用

使用 Analog Devices 的 LTC4260 的參考設計

設計簡介

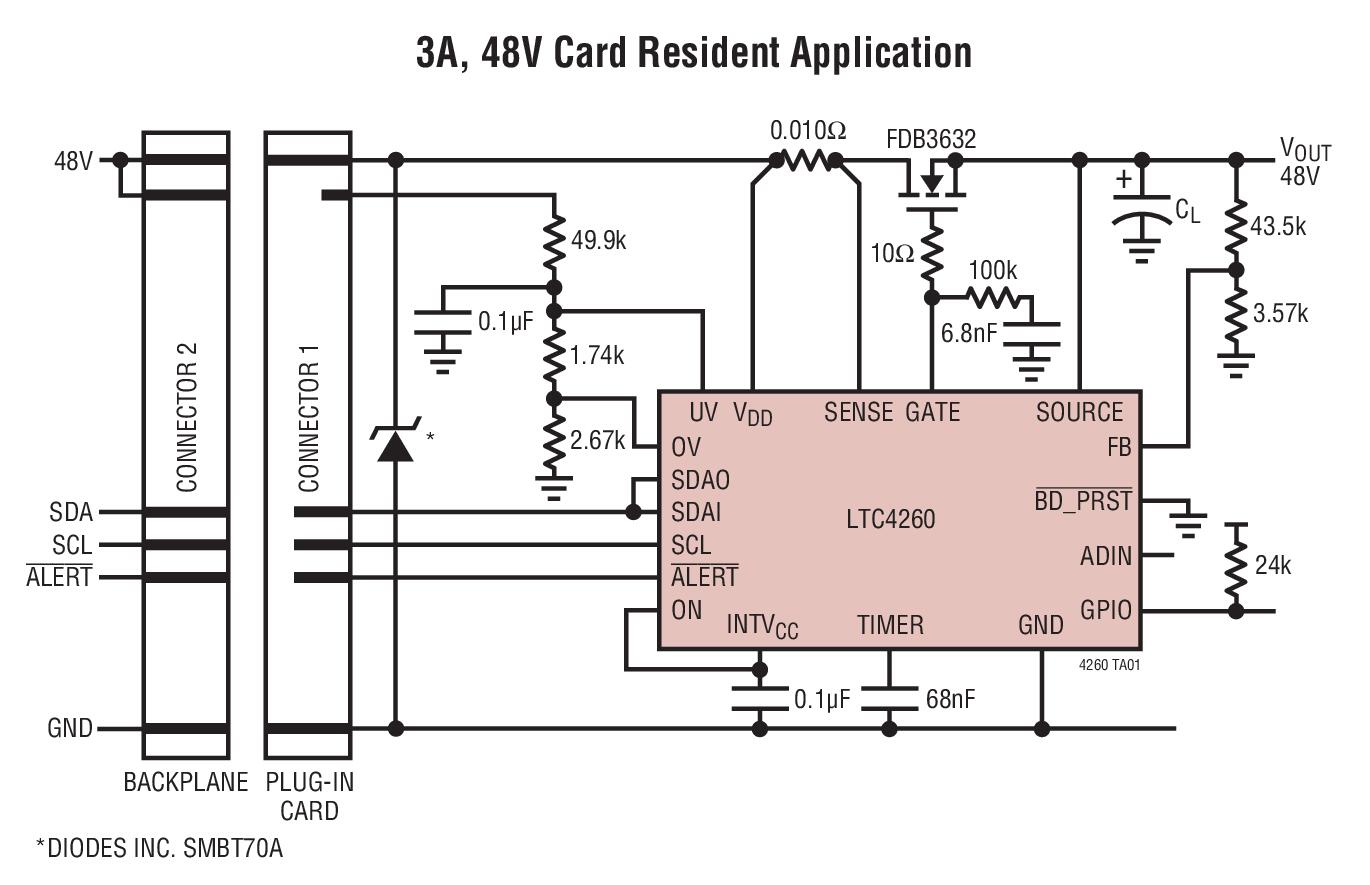

LTC4260 熱插拔控制器的典型應用允許將電路板安全地插入帶電背板或從帶電背板上拔出。使用外部 N 溝道傳輸晶體管，電路板電源電壓可以以可調速率斜坡上升

說明

Typical Application for LTC4260 Hot-Swap controller allows a board to be safely inserted and removed from a live backplane. Using an external N-channel pass transistor, the board supply voltage can be ramped up at an adjustable rate

主要特色

Input Voltage

8.5 to 80 V
Output Voltage

48 V
