LT3980 的典型應用 - 具有 85uA 靜態電流的 58V、2A、2.4MHz 降壓型開關穩壓器

使用 Analog Devices 的 LT3980 的參考設計

設計簡介

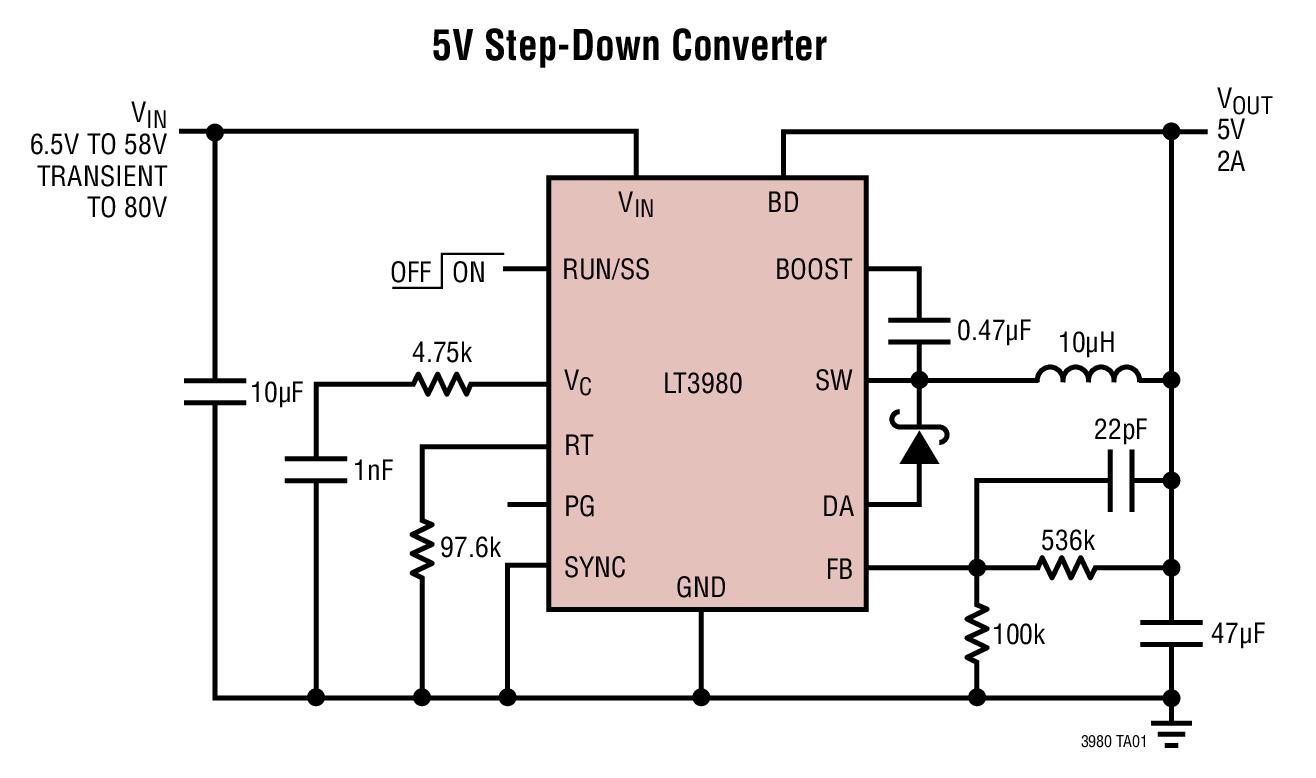

LT3980 的典型應用 - 具有 85 uA 靜態電流的 58V、2A、2.4MHz 降壓型開關穩壓器。 LT3980 是一款可調頻率（100kHz 至 2.4MHz）單片降壓開關穩壓器，可接受高達 58V（80V 瞬態）的輸入電壓

說明

Typical Application for LT3980 - 58V, 2A, 2.4MHz Step-Down Switching Regulator with 85 uA Quiescent Current. The LT3980 is an adjustable frequency (100kHz to 2.4MHz) monolithic buck switching regulator that accepts input voltages up to 58V (80V transient)

主要特色

Conversion Type

DC to DC
Input Voltage

6.5 to 58 V
Output Voltage

5 V
Output Current

2 A
Topology

Buck

參考設計下載

DFN14DE4X3 CAD/Foot Print

相關文檔

17833191566437283980fa

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3980HMSE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 58V Synchronous Step Down Single-Out 0.79V to 57.42V 2A Automotive 16-Pin MSOP EP Tube	點擊下載
LT3980EDE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 58V Synchronous Step Down Single-Out 0.79V to 57.42V 2A Automotive 14-Pin DFN EP T/R	點擊下載
LT3980IMSE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 58V Synchronous Step Down Single-Out 0.79V to 57.42V 2A Automotive 16-Pin MSOP EP Tube	點擊下載
LT3980HMSE#TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 58V Synchronous Step Down Single-Out 0.79V to 57.42V 2A Automotive 16-Pin MSOP EP T/R	點擊下載
LT3980EMSE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 58V Synchronous Step Down Single-Out 0.79V to 57.42V 2A Automotive 16-Pin MSOP EP Tube	點擊下載
LT3980EDE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 58V Synchronous Step Down Single-Out 0.79V to 57.42V 2A Automotive 14-Pin DFN EP Tube	點擊下載
LT3980HMSE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 58V Synchronous Step Down Single-Out 0.79V to 57.42V 2A Automotive 16-Pin MSOP EP T/R	點擊下載
LT3980IDE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 58V Synchronous Step Down Single-Out 0.79V to 57.42V 2A Automotive 14-Pin DFN EP T/R	點擊下載
LT3980IMSE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 58V Synchronous Step Down Single-Out 0.79V to 57.42V 2A Automotive 16-Pin MSOP EP T/R	點擊下載
LT3980EMSE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 58V Synchronous Step Down Single-Out 0.79V to 57.42V 2A Automotive 16-Pin MSOP EP T/R	點擊下載
LT3980IDE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 58V Synchronous Step Down Single-Out 0.79V to 57.42V 2A Automotive 14-Pin DFN EP Tube	點擊下載
