緊湊型 PCI 和 PCI Express 系統中熱插拔和電源監控的緊湊型解決方案

使用 Analog Devices 的 LTC4245 的參考設計

設計簡介

PCI Express 背板應用可熱插拔和監控 12V、3.3V 主電源和 3.3V 輔助電源。將 CFG 引腳連接到 INTVCC 可將 5V 欠壓和電源不良閾值降低至 3.3V 水平，同時還禁用 VEE 引腳上的這些功能

說明

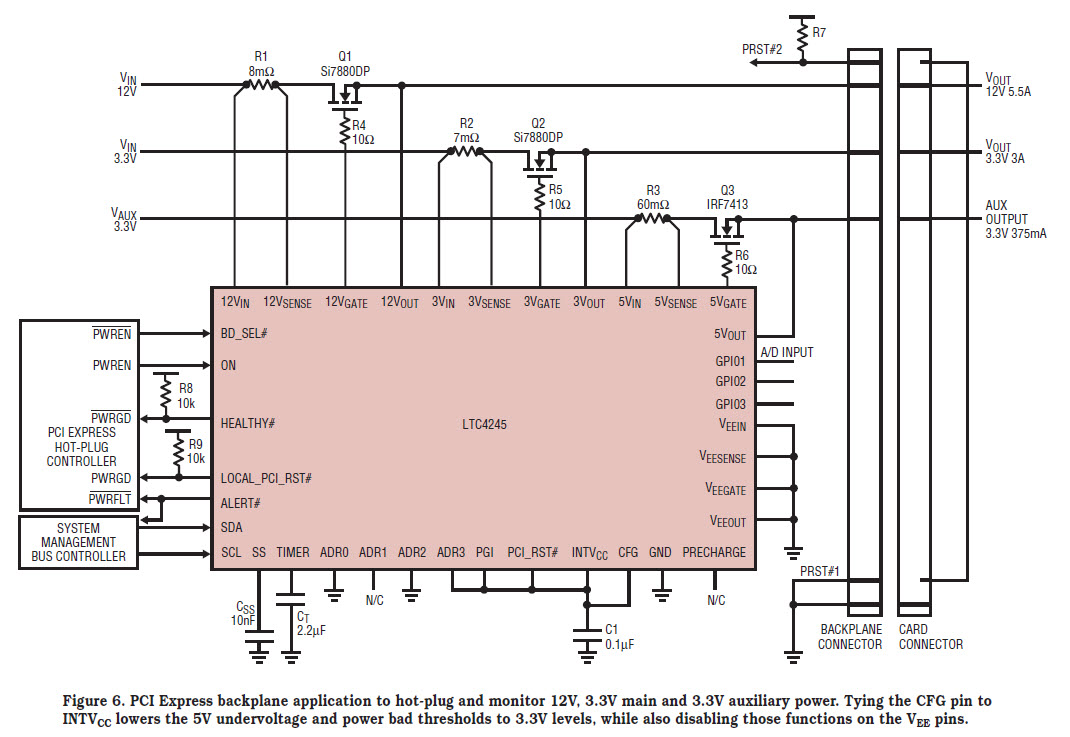

PCI Express backplane application to hot-plug and monitor 12V, 3.3V main and 3.3V auxiliary power. Tying the CFG pin to INTVCC lowers the 5V under voltage and power bad thresholds to 3.3V levels, while also disabling those functions on the VEE pins

主要特色

Input Voltage

3.3|3.3|12 V
Output Voltage

3.3|3.3|12 V
Output Current

0.375@3.3V|3@3.3V|5.5@12V A
