DC1318A，用于 LTC3611EWP 10A (Iout)、32V 同步降壓型 DC/DC 穩壓器的演示板

使用 Analog Devices 的 LTC3611EWP 的參考設計

設計簡介

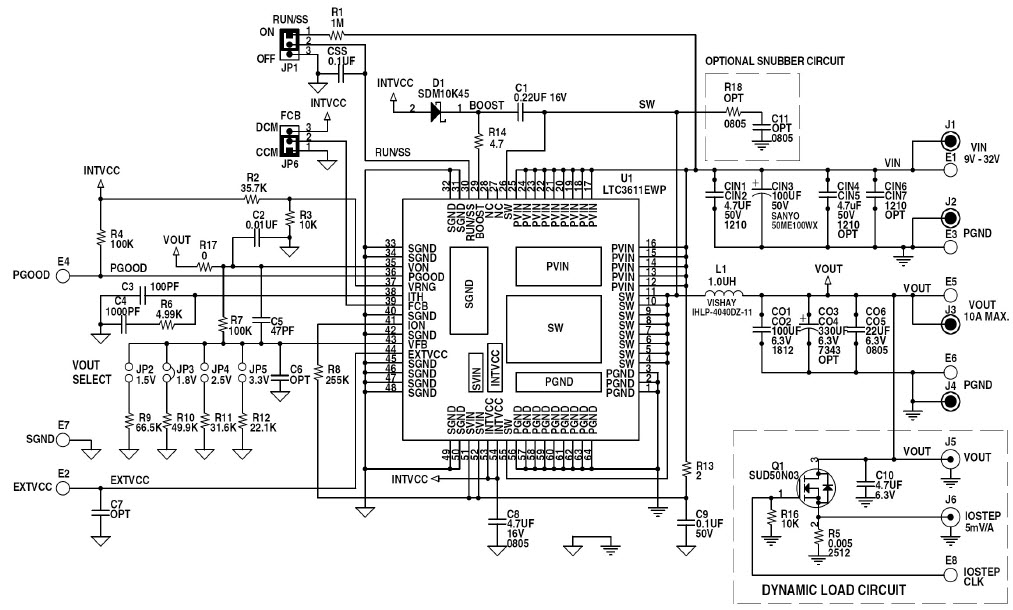

DC1318A，用于 LTC3611EWP 10A (Iout)、32V 同步降壓 DC/DC 穩壓器的演示板。演示電路 1318 是一款同步降壓轉換器，采用高效率、高密度 DC/DC 穩壓器 LTC3611。 DC1318的輸入電壓范圍為9V至32V，輸出電壓可通過跳線選擇1.5V至3.3V

說明

DC1318A, Demo Board Using for LTC3611EWP 10A (Iout), 32V Synchronous Step-Down DC/DC Regulator. The Demonstration circuit 1318 is a Synchronous Step- Down Converter featuring the LTC3611, the high efficiency, high density DC/DC regulator. The input voltage range of DC1318 is from 9V to 32V and the output voltage is jumper selectable from 1.5V to 3.3V

主要特色

Conversion Type

DC to DC
Input Voltage

9 to 32 V
Output Voltage

1.5 to 3.3 V
Output Current

10 A
Efficiency

89.1 %
Topology

Buck

參考設計下載

相關文檔

dc1318a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3611EWP#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 32V Synchronous Step Down Single-Out 0.6V to 32V 10A 64-Pin QFN EP T/R	點擊下載
LTC3611EWP#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 32V Synchronous Step Down Single-Out 0.6V to 32V 10A 64-Pin QFN EP Tube	點擊下載
