LT1074CT、無設計開關穩壓器 5V、5A 降壓（降壓）穩壓器

使用 Analog Devices 的 LT1074CT 的參考設計

設計簡介

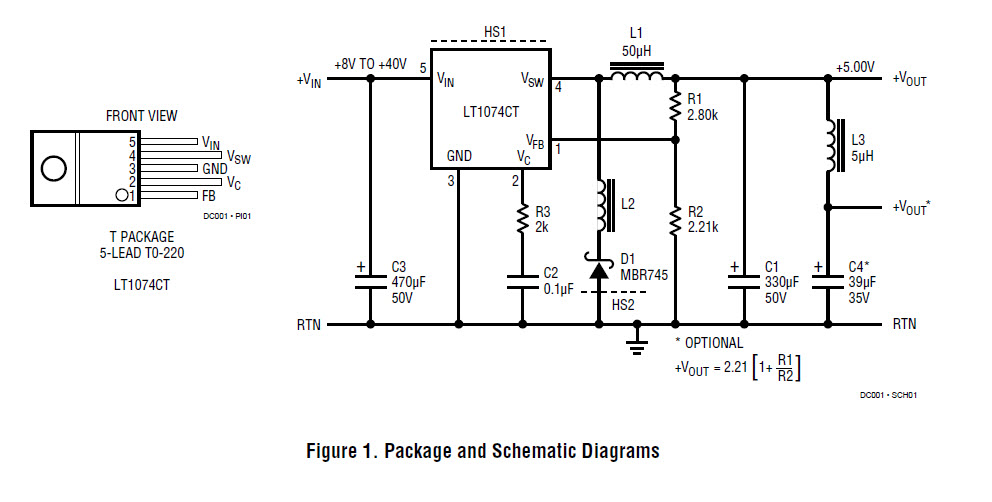

電路顯示 LT1074 是一款無設計穩壓器，是一款降壓 DC-DC 轉換器，設計用于將 8V 至 40V 輸入轉換為穩壓 5V 輸出。 5V 輸出能夠提供高達 5A 的輸出電流

說明

Circuit shows LT1074 is a no design regulator, is a step down DC to DC converter designed to convert an 8V to 40V input to a regulated 5V output. The 5V output is capable of sourcing up to 5A of output current

主要特色

Conversion Type

DC to DC
Input Voltage

8 to 40 V
Output Voltage

5 V
Output Current

5 A
Topology

Buck

相關文檔

61dn48f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1074CT#33PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 7.3V to 45V Synchronous Step Down Single-Out 2.5V to 50V 10A 5-Pin(5+Tab) TO-220	點擊下載
LT1074CT#06	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 7.3V to 45V Synchronous Step Down Single-Out 2.5V to 50V 10A 5-Pin(5+Tab) TO-220 Tube	點擊下載
LT1074CT7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 7.3V to 45V Synchronous Step Down Single-Out 2.5V to 50V 10A 7-Pin(7+Tab) TO-220	點擊下載
LT1074CT#PBF \| Step-Down DC-DC Converter	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 7.3V to 45V Synchronous Step Down Single-Out 2.5V to 50V 10A 5-Pin(5+Tab) TO-220 Tube	點擊下載
LT1074CT#30PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 7.3V to 45V Synchronous Step Down Single-Out 2.5V to 50V 10A 5-Pin(5+Tab) TO-220 Tube	點擊下載
LT1074CT7#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 7.3V to 45V Synchronous Step Down Single-Out 2.5V to 50V 10A 7-Pin(7+Tab) TO-220 Tube	點擊下載
LT1074CT	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 7.3V to 45V Synchronous Step Down Single-Out 2.5V to 50V 10A 5-Pin(5+Tab) TO-220	點擊下載
LT1074CT#06PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 7.3V to 45V Synchronous Step Down Single-Out 2.5V to 50V 10A 5-Pin(5+Tab) TO-220 Tube	點擊下載
LT1074CT7#06PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 7.3V to 45V Synchronous Step Down Single-Out 2.5V to 50V 10A 7-Pin(7+Tab) TO-220 Tube	點擊下載
