FAN431A 大電流并聯穩壓器的典型應用

使用 ON Semiconductor 的 FAN431A 的參考設計

設計簡介

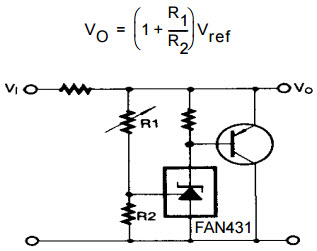

FAN431A 高電流并聯穩壓器的典型應用。 FAN431A 是一款三端輸出可調穩壓器，在整個工作溫度范圍內具有熱穩定性。輸出電壓可通過兩個外部電阻設置為 VREF（約 2.5V）和 36V 之間的任意值。該器件的典型動態輸出阻抗為 0.2 歐姆。有源輸出電路提供敏銳的開啟特性，使該器件成為許多應用中齊納二極管的出色替代品

說明

Typical Application for FAN431A High-Current Shunt Regulator. The FAN431A is a three-terminal output adjustable regulator with thermal stability over the full operating temperature range. The output voltage can be set to any value between VREF (approximately 2.5V) and 36V with two external resistors. This device has a typical dynamic output impedance of 0.2 ohm. Active output circuit provides a sharp turn-on characteristic, making this device excellent replacements for zener diodes in many applications

相關文檔

817539522053143fan431a
