NCL30001高效單級功率因數校正降壓離線式LED驅動器的典型應用

使用 ON Semiconductor 的 NCL30001 的參考設計

設計簡介

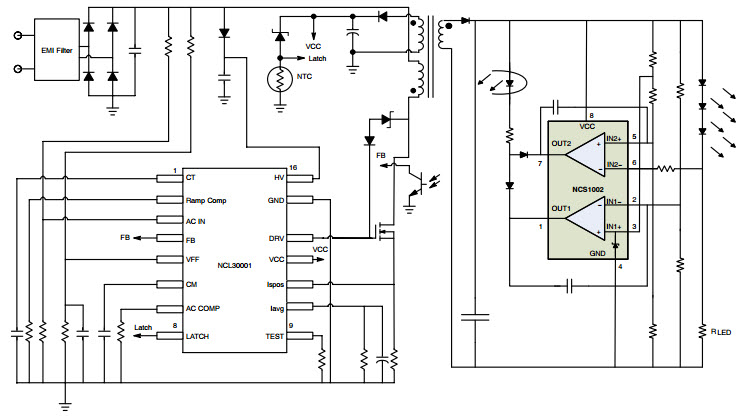

NCL30001 高效單級功率因數校正和降壓離線 LED 驅動器的典型應用。 NCL30001 是一款高度集成的控制器，用于在單級中實現功率因數校正 (PFC) 和隔離降壓交流-直流電源轉換，從而實現成本更低、部件數量更少的解決方案。該控制器非常適合功率要求在 40 W 至 150 W 之間的 LED 驅動器電源

說明

Typical Application for NCL30001 High-Efficiency Single Stage Power Factor Correction and Step-Down Offline LED Driver. The NCL30001 is a highly integrated controller for implementing power factor correction (PFC) and isolated step down ac-dc power conversion in a single stage, resulting in a lower cost and reduced part count solution. This controller is ideal for LED Driver power supplies with power requirements between 40 W and 150 W

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

33886723706894048ncl30001-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCL30001DR2G	LED Drivers	LED Driver 7200uA Supply Current 16-Pin SOIC T/R	點擊下載
