使用 ON Semiconductor 的 NCP1580 的參考設計

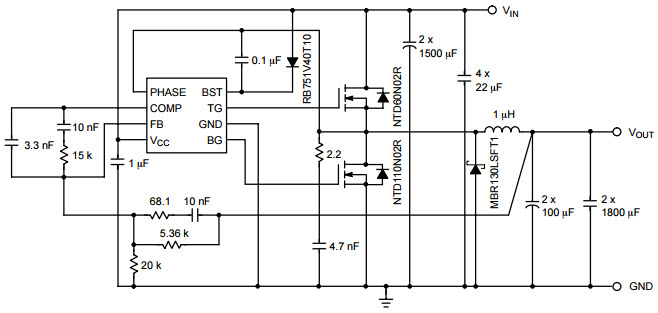

具有 12 V 輸入、1.0 V 和 20 A 輸出的低壓同步降壓控制器的典型應用

設計簡介

低壓同步降壓控制器的典型應用，輸入電壓為 12 V，輸出電壓為 20 A 時電壓為 1.0 V。 NCP1580 是一款電壓模式 PWM 控制器，設計用于在 5.0 V 或 12 V 電源下運行，并產生低至 0.8 V 的輸出電壓

說明

Typical Application for Low Voltage Synchronous Buck Controller with 12 V Input, 1.0 V at 20 A Output. The NCP1580 is a voltage mode PWM controller designed to operate from a 5.0 V or 12 V supply and produce an output voltage as low as 0.8 V

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

ncp1580-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP1580	直流至直流控制器	Low Voltage Synchronous Buck Controller	點擊下載
